一、概述

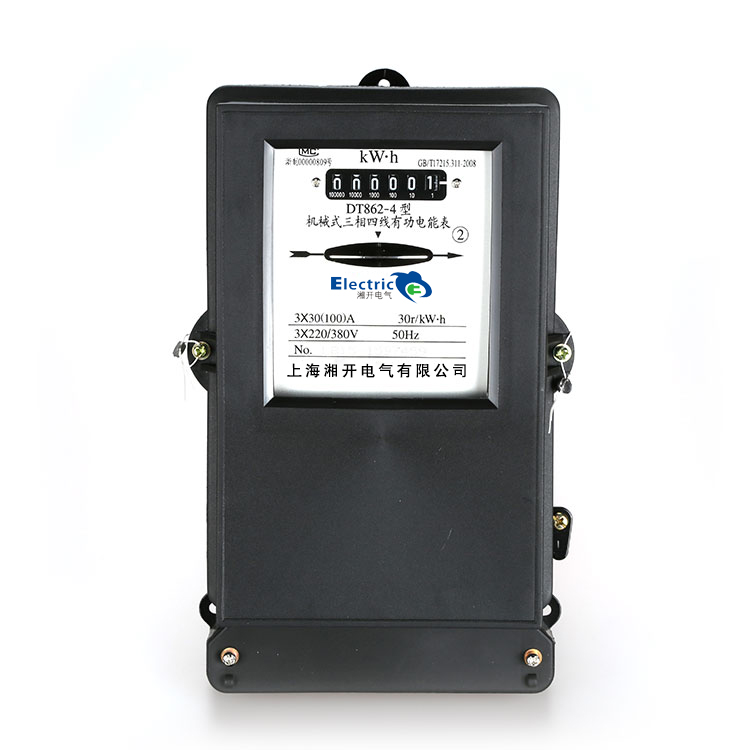

D86 系列交流电能表系感应式仪表，用于测定参比频率为50HZ、参比电压为3×220/380V 的单相、三相三线和三相四线制电网的有功和无功电能，又称电度表、火表、千瓦小时表。各项性能指标完全符合GB/T15283-1994 的技术要求，具有过载能力强、误差线性好、质量稳定、使用寿命长、性能可靠等特点。

二、主要技术指标
1.精度等级：2.0 级
2.额定电压：3×220/380V
3.基本电流：1.5（6）A 5（20）A 10（40）A 15（60）A 20（80）A 30（100）A
4.额定频率：50Hz
5.环境条件：工作温度-10℃～+50℃，相对湿度≤85%RH
6.启动电流:≤0.5%Ib
7.显示方式:计数器

三、工作原理
当把电能表接入被测电路时，电流线圈和电压线圈中就有交变电流流过，这两个交变电流分别在它们
的铁芯中产生交变的磁通；交变磁通穿过铝盘，在铝盘中感应出涡流；涡流又在磁场中受到力的作用，从而使铝盘得到转矩（主动力矩）而转动。负载消耗的功率越大，通过电流线圈的电流越大，铝盘中感应出的涡流也越大，使铝盘转动的力矩就越大，即转矩的大小跟负载消耗的功率成正比。功率越大，转矩也越大，铝盘转动也就越快。铝盘转动时，又受到永久磁铁产生的制动力矩的作用，制动力矩与主动力矩方向相反；制动力矩的大小与铝盘的转速成正比，铝盘转动得越快，制动力矩也越大。当主动力矩与制动力矩达到暂时平衡时，铝盘将匀速转动。负载所消耗的电能与铝盘的转数成正比。铝盘转动时，带动计数器，把所消耗的电能指示出来。
