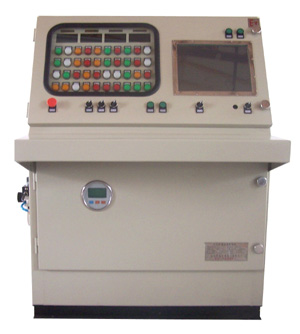

琴台式正压防爆柜

＋产品说明＋：

KTC系列正压防爆仪表配电柜(盘)，以下简称“正压柜” 是用于安装各种非防爆检测仪表、分析仪表、显示仪表、电器元件的箱柜。它是根据国家标准GB3836.5《爆炸性环境用防爆电气设备正压型电气设备“P”》设计制造、检验。可广泛用于石油、化工、轻纺、医药等具有爆炸性气体、粉尘的危险场所。
正压柜通过防爆控制箱内的智能控制系与压力控制系统匹配将洁净的完全的压缩空气引入正压腔，使正压腔内形成微正压，阻止外界危险气体、粉尘的进入，达到防爆的目的。该产品具有智能集中控制、液晶文字显示、自动换气、延时自动供电、失压补气、故障报警及危险时自动切断电源等功能。

一、结构概述
　　正压柜由正压腔和控制腔两部分组成，正压腔用于安装各种非防爆的仪表或电器，控制腔由防爆控制箱及压力控制系统。正压柜外壳采用2-3mm的冷轧钢板焊接而成，通气管道采用镀锌钢管，进出电缆采用穿板管接头和电缆引入压紧装置。前门设置玻璃显示窗，显示仪表及指示灯等内容。

二、型号含义

三、主要技术参数一

四、安全指标
　　a、柜内正压值大于250Pa自动排气
　　b、柜内正压值小于80Pa大于50Pa时，自动报警
　　c、柜内正压值小于50Pa，自动切断电源

五、正压柜的结构形式及其尺寸系列

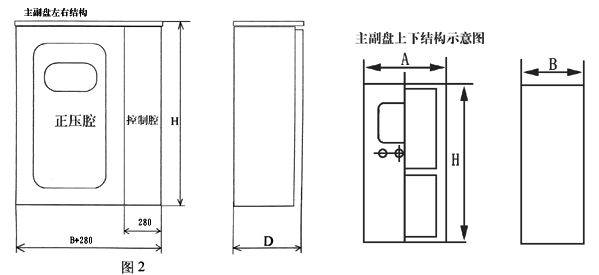

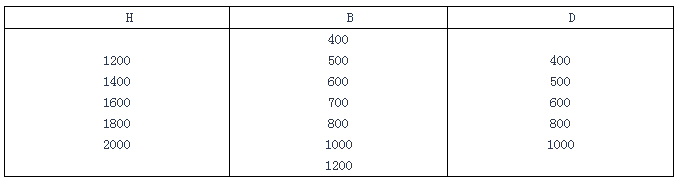

　　正压柜上下结构见图2，主副盘上下结构见图3，其尺寸系列见表一

　1 表内H、B、D根据需要任意组合
　　2 特殊尺寸可另行设计

六、订货须知
　　1、正压柜内的气路控制系统及防爆智能控制系统随柜成套供应。
　　2、正压柜订货时要提供柜面布置图、开孔图、进出电缆型号规格数量等内容。
　　3、如委托我厂成套供货则需提供电器原理图、仪表型号、接线图等。
　　4、用户如有特殊需要，本厂可特殊加工。
