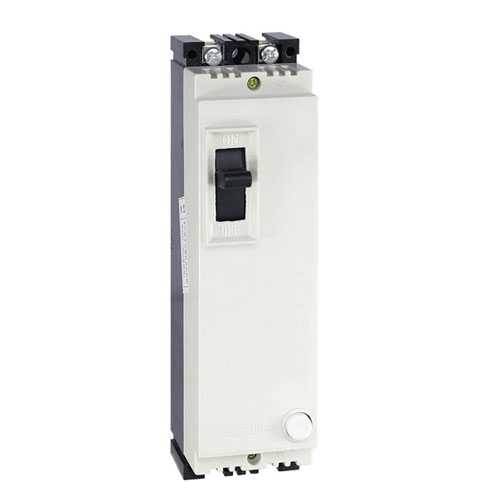

DZ15LE漏电断路器

DZ15LE漏电断路器

一、适用范围
DZ15LE漏电断路器，是一种中性对地的漏电保护装置，适用于交流50Hz，额定电压380V，额定电流至63A（100A）的电路中，作漏电保护之用，也可用来子防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险。并可用来保护线路和电动机的过载及短路，亦可作为线路的不频繁转换及电动机不频繁起动之用。漏电断路器的额定漏电动作值根据实际使用要求可拨动调整。
DZ15LE漏电断路器符合GB14048.2标准。

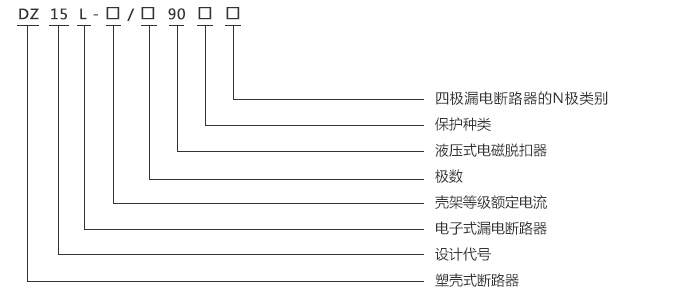

二、DZ15LE漏电断路器型号及其规格

注：A型N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起分合；
B型N极不安装过电流脱扣元件，且N极与其它三极一起分合。
保护种类：配电保护用过电流脱扣器；电动机保护用过电流脱扣器。

三、DZ15LE漏电断路器正常工作条件和安装条件

◆ 安装地点的海拔不超过2000米。
◆ 周围空气温度
◇ 周围空气温度上限不超过+40℃；
◇ 周围空气温度24h平均值不超过+35℃；
◇ 周围空气温度下限不低于-5℃。
◆ 大气条件
◇ 大气的相对温度，在周围最高温度为+40℃时不超过50%，在较低温度下可以有较高的相对湿度，最湿月的平均最低温度为+25℃时，月平均最大相对湿度为90%，并考虑到温度变化发生在产品表面上的凝露。
◆ 安装条件
◇ 安装在无冲击振动及无雨侵袭的地方，上接线端子接电源侧，下接线端子接负载侧，与垂直面的倾斜度不超过5°。
◇ 安装类别为Ⅲ类。
◇ 污染等级为3级。
◇ 漏电断路器安装场所附近的外磁砀在任何方向不超过地磁场的5倍。

四、DZ15漏电断路器的主要技术参数及技术性能

★ 漏电断路器的基本规格及参数

型号	额定电压 Un(V)	壳架等级额定电流 (A)	极数	额定电流 (A)	额定极限短路分析能力 Icu（kA）	额定运行短路分析能力 Ics（kA）	额定剩余接通分断能力 IΔm（kA）	额定剩余动作电流 I△n(mA)	额定剩余不动作电流 I△no(mA)	飞弧距离
DZ15LE-40	220	40	2	6， 10，16， 20，25， 32，40	3	1.5	1.0	15	8	≤50
								30	15
								50	25
	380		3					75	40
								100	50
			4					200	100
								300	150
DZ15LE-100	220	100	2	10，16， 20，25， 32，40， 50，63， 80，100	5	2.5	1.5	30	15	≤70
								50	25
								75	40
	380		3					100	50
								200	100
			4					300	150
								500	250

★ 一般型漏电断路器的剩余电流分断能力见表

剩余电流	I△n	2I△n	5I△n *a	10I△n*b
最大分断时间(s)	0.3	0.15	0.04	0.04
a. 对于I△n≤0.03的漏电断路器，5I△n可用0.25A取代。
b. 按注a 采用0.25A时，则10I△n为0.5A。

★ 一般型漏电断路器的剩余电流分断时间见表

延时时间(s)	I△n时的最大分断时间(S)	2I△n		5I△n时的最大分断时间(S)
延时时间(s)	I△n时的最大分断时间(S)	极限不驱动时间(S)	最大分断时间(S)	5I△n时的最大分断时间(S)
0.1	0.3	0.08	0.27	0.14
0.2	0.4	0.18	0.37	0.24
0.3	0.5	0.28	0.47	0.34
0.4	0.6	0.38	0.57	0.44
0.5	0.7	0.48	0.67	0.54
1	1.2	0.98	1.17	1.04

★ 漏电断路器操作循环次数与实验参数符合表5规定

保护种类	有载操作条件			壳架等级额定电流(A)	操作循环次数			每小时操作循环次数
保护种类	接通	分断	cosφ	壳架等级额定电流(A)	有载	无载	总次数	每小时操作循环次数
电动机保护用	Un 6In	0.17Un 6In	0.35	40, 100	1500	8500	10000	120次
配电线路用	Un In	Un In	0.8	40, 100	1500	8500	10000	120次

★ 主电路中不导致误动作的过电流极限值
☆ 漏电断路器在多相电路不平衡负载时及平衡负载时，不导致误动作的过电流极限值为6In。
★ 过电流脱扣器的保护特性
★ 配电保护用漏电断路器过电流脱扣器的保护特性见表

周围空气温度	试验电流/额定电流	试验时间		起始状态
周围空气温度	试验电流/额定电流	In>63A	In≤63A	起始状态
	1.05	2h内不脱扣	1h内不脱扣	冷态开始
+30±2℃	1.30	2h内脱扣	1h内脱扣	热态开始

★ 电动机保护用漏电断路器过电流脱扣器的保护性能见表

周围空气温度	试验电流/额定电流	试验时间	起始状态
+20±2℃	1.05	2h内不脱扣	冷态开始
+20±2℃	1.20	2h内脱扣	热态开始
-5±2℃	1.05	2h内不脱扣	冷态开始
-5±2℃	1.30	2h内脱扣	热态开始
+40±2℃	1.00	2h内不脱扣	冷态开始
+40±2℃	1.20	2h内脱扣	热态开始

★ 瞬时过电流脱扣器电流整定值
☆ 配电用断路器瞬时过电流脱扣器电流整定值为10In，电动机保护用断路器瞬时过电流脱扣器电流整定值为12In，其准确度为±20%。

五、DZ15LE断路器结构与工作原理

DZ15LE漏电断路器系电子式漏电断路器，主要由零序电流互感器，电子控制漏电脱扣器及带有过载和短路保护的断路器组成。全部零部件装在一个塑料外壳中。
当被保护电路中有漏电或人身触电时，只要漏电电流达到动作电流值，零序互感器的二次绕组就输出一个信号，并通过漏电脱扣器使断路器动作，从而切断电源起到漏电和触电保护作用。
当被保护电路中出现过载或短路时，液压式脱扣器完成延时或瞬时脱扣动作而使漏电断路器动作。从而切断电源起到过载或短路保护作用。

六、外形和安装尺寸

型号	极数	外形尺寸				安装尺寸
型号	极数	A	B	C	D	a	b	安装孔
DZ15L-40	3	78	194	88	73.5	25	180	4-5
DZ15L-40	4	103	194	88	73.5	50	180	4-5
DZ15L-63	3	96	227	95	80	30	210	4-7
DZ15L-63	4	126	227	95	80	60	210	4-7
DZ15LE-100	3	96	227	95	80	30	210	4-7
DZ15LE-100	4	126	227	95	80	60	210	4-7

七、订货须知

订货时要标明下列各点：
产品型号和名称：如DZ15LE塑壳断路器
瞬时脱扣额定电流：如315A。
断路器的附件名称、规格、组合代号，采用欠电压脱扣器和分励脱扣器时，应注明工作电压（或控制电源电压）的电压值；
极数：3P
订货数量：如380只。
订货举例：DZ15L-400/3300，4P，AC380V，250A，3500只。
