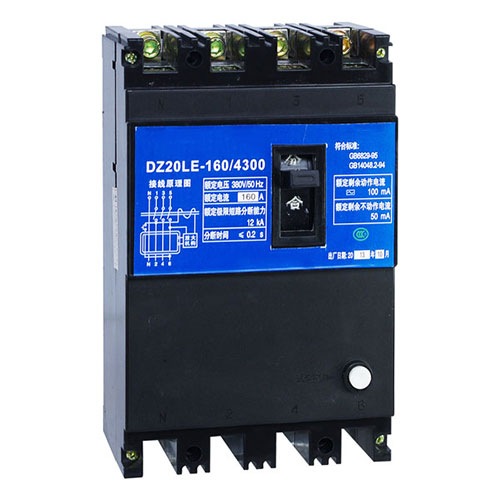

DZ20L漏电断路器
 |
DZ20L漏电断路器 |
一、适用范围
DZ20L漏电断路器主要适用于交流50Hz，额定电压为380V，额定电流至630A的配电网络中，作为人身触电或设备漏电保护之用；也可用来防止因设备绝缘损坏，产生接地故障电流而引起的火灾危险；同时还可以用来分配电能和保护线路及电源设备的过载和短路，亦可以用来作为线路的不频繁转换之用。DZ20L系列漏电断路器派生产品有漏电报警不跳闸功能，可应用于不间断电源工作场所。DZ20L漏电断路器符合GB 14048.2标准。
二、DZ20L漏电断路器型号及其规格

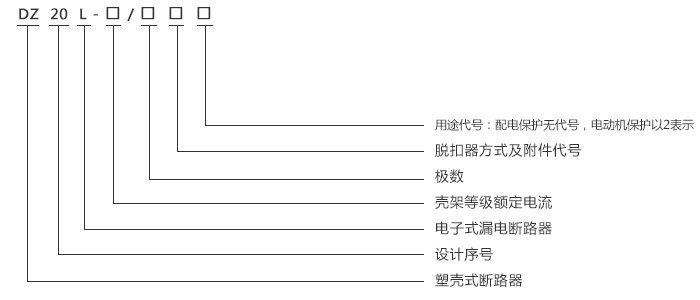

型号含义注：
用途代号：配电保护用无代号，电动机得护用以“2”表示。
脱扣器方式及附件代号(见表1)
极数：四极、三极四线
注：240.340.270.370只适用四极产品。
a.周围空气温度上限不超过+40℃；
b.周围空气温度24小时内的平均值不超过+35℃；
c.周围空气温度下限不低于-5℃；
注：如用户对漏电断路器使用温度有特殊要求，可与制造厂协商。
◆ 海拔：不超过2000米。
◆ 大气条件：大气的相对湿度在周围最高温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度不超过+25℃，并考虑到温度变化发生在产品表面上的凝露。
◆ 污染等级：III。
◆ 安装条件：
◇ 漏电断路器应按照制造厂提供的使用说明书安装要求进行安装。上接线端子接电源侧，下接线 端子接负载侧，与垂直面倾斜度不超过5°，且不得安装在冲击振动及受雨雪侵袭的地方。
◇ 安装类别：III。
◇ 外磁场：漏电断路器安装场所附近的外磁场，在任何方向不应超过地磁场的5倍。
注：可调型三档剩余动作电流由用户自由选择。
★ 一般型漏电断路器的分断时间
★ 延时型漏电断路器的分断时间
★ 额定极限短路分断能力和额定剩余接通分能力
注：额定运行短路分断能力Ics=0.5Icu。
◆ 分励脱扣器：
◇ 额定控制电源电压：AC220V、380V，DC24V、110V、220V。
◆ 剩余电流动作特性：
◇ 在正常的工作条件下，漏电断路器的剩余动作电流小于或等于额定剩余动作电流，并大于额定
◆ 剩余不动作电流
◇ 漏电断路器用主电源作为辅助电源，其要求为漏电断路器在0.85~ 1.1Un之间正常运行。
◆ 过电流脱扣器的断开特性：
◇ 过电流脱扣器在短路情况下的断开特性(见表)；
◇ 过电流脱扣器在过载反时限下的断开特性
当周围空气温度为+40℃时，配电用漏电断路器在过电流脱扣器各极同时通电时，反时限断开动作特性
◆ 电气间隙和爬电距离：
漏电断路器的电气间隙不小于5.5mm；爬电距离不小于9mm。
★ 机械电气寿命(见表)
★ 手动操作机构安装尺寸见表。
◆ 漏电断路器的内部附件(漏电断路器内部附件根据用户需要安装)
◇ 分励脱扣器
分励脱扣器的额定控制电源电压为：AC50Hz，220V，380V；DC24V，在70%～110%的额定控制电源电压下漏电断路器能可靠断开。
注：电压规格选用DC24V时，额定电流应≥4.5A。
◇ 欠电压脱扣器
当电压下降(甚至缓慢下降)到额定电压的70%和35%范围内，欠电压脱扣器应动作；在低于脱扣器额定电压的35%时，欠电压脱扣器应能防止漏电断路器闭合；在电源电压等于或大于85%时，欠电压脱扣器应能保证漏电断路器可靠闭合。
欠电压脱扣器的额定值为：AC50Hz，220V、380V。
提醒：装有欠压脱扣器的漏电断路器，只有对欠压脱扣器通以额定电压的情况下，漏电断路器才能进行合闸操作，否则将有可能损坏漏电断路器！
◇ 辅助触头
漏电断路器的辅助触头额定值
◇ 按极数分：
a.四极漏电断路器；
b.三极四线漏电断路器。
◇ 按剩余电流分断时间分：
a.一般型；
b.延时型。
◇ 按剩余动作电流分：
a.剩余动作电流不可调型；
b.剩余动作电流可调型(三档)。
◆ 结构及工作原理
◇ 结构：
DZ20L漏电断路器系电流动作型电子式漏电保护断路器。主要部件有：主开关、零序电流互感器、电子放大部件、漏电脱扣器、试验装置。全部零部件均装在一个塑料外壳中。
◇ 工作原理：
当被保护线路或电源设备出现过载或短路时，主开关中的复式脱扣器完成延时或瞬时脱扣动作，从而切断电源起到过载或短路保护作用。当被保护电路中有漏电或人身触电时，只要剩余电流达到整定动作电流值，零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器动作，从而切断电源，起动漏电和触电保护作用。
用途代号：配电保护用无代号，电动机得护用以“2”表示。
脱扣器方式及附件代号(见表1)
极数：四极、三极四线
三、DZ20L漏电断路器附件代号
| 过电流 脱扣器方式 | 附件名称 | |||||
| 不带附件 | 分励脱扣器 | 辅助触头 | 欠电压脱扣器 | 辅助触头 分励脱扣器 | 辅助触头 欠电压脱扣器 | |
| 瞬时脱扣器 | 200 | 210 | 220 | 230 | 240 | 270 |
| 复式脱扣器 | 300 | 310 | 320 | 330 | 340 | 370 |
四、DZ20L漏电断路器正常工作条件和安装条件
◆ 周围空气温度a.周围空气温度上限不超过+40℃；
b.周围空气温度24小时内的平均值不超过+35℃；
c.周围空气温度下限不低于-5℃；
注：如用户对漏电断路器使用温度有特殊要求，可与制造厂协商。
◆ 海拔：不超过2000米。
◆ 大气条件：大气的相对湿度在周围最高温度+40℃时不超过50%；在较低温度下可以有较高的相对湿度，最湿月的月平均最大相对湿度为90%，同时该月的月平均最低温度不超过+25℃，并考虑到温度变化发生在产品表面上的凝露。
◆ 污染等级：III。
◆ 安装条件：
◇ 漏电断路器应按照制造厂提供的使用说明书安装要求进行安装。上接线端子接电源侧，下接线 端子接负载侧，与垂直面倾斜度不超过5°，且不得安装在冲击振动及受雨雪侵袭的地方。
◇ 安装类别：III。
◇ 外磁场：漏电断路器安装场所附近的外磁场，在任何方向不应超过地磁场的5倍。
五、DZ20L漏电断路器主要参数及技术性能
1、CM1L塑壳断路器的基本参数| 型号 | 壳架等级 额定电流 (Inm)A | 额定 电压 (Un)V | 额定 频率 (Hz) | 极数 | 额定 电流 (In)A | 额定剩余 动作电流 (I△n)mA | 额定剩余 不动作电流 (I△no)mA | 剩余电流 动作时间(s) |
| DZ20L-160 | 160 | 380 | 50 | 3P+N 4P | 50、63、 80、100、 125、160 | 50 | 25 | 一般型(见表3) 延时型(见表4) |
| 100 | 50 | |||||||
| 200 | 100 | |||||||
| DZ20L-250 | 250 | 380 | 50 | 3P+N 4P | 100、125、 160、180、 200、225、250 | 50 | 25 | 一般型(见表3) 延时型(见表4) |
| 100 | 50 | |||||||
| 200 | 100 | |||||||
| 300 | 150 | |||||||
| DZ20L-400 | 400 | 380 | 50 | 3P+N 4P | 200、250、 315、350、400 | 100 | 50 | 一般型(见表3) 延时型(见表4) |
| 200 | 100 | |||||||
| 300 | 150 | |||||||
| 500 | 250 | |||||||
| DZ20L-630 | 630 | 380 | 50 | 3P+N 4P | 400、 500、630、 | 100 | 50 | 一般型(见表3) 延时型(见表4) |
| 200 | 100 | |||||||
| 300 | 150 | |||||||
| 500 | 250 |
★ 一般型漏电断路器的分断时间
| 施加电流 | I△n | 2I△n | 5I△n |
| 分断时间(s) | ≤0.2 | ≤0.1 | ≤0.04 |
★ 延时型漏电断路器的分断时间
| 规定延时时间 | I△n | 5I△n |
| 0.2s | <0.4s | 0.1 ~ 0.24s |
| 0.4s | <0.6s | 0.2 ~ 0.44s |
| 0.8s | <1.0s | 0.4~ 0.84s |
★ 额定极限短路分断能力和额定剩余接通分能力
| 型号 | 额定极限短路分断能力(Icu) | 额定剩余接通分断能力(I△m) | 飞弧距离 (mm) | ||
| AC380V | AC220V | ||||
| 有效值kA | COSφ | 有效值kA | COSφ | ||
| DZ20L-160 | 12 | 0.3 | 3 | 0.9 | ≤60 |
| DZ20L-250 | 15 | 0.3 | 4 | 0.8 | ≤60 |
| DZ20L-400 | 20 | 0.3 | 5 | 0.7 | ≤80 |
| DZ20L-630 | 20 | 0.3 | 5 | 0.7 | ≤80 |
◆ 分励脱扣器：
◇ 额定控制电源电压：AC220V、380V，DC24V、110V、220V。
◆ 剩余电流动作特性：
◇ 在正常的工作条件下，漏电断路器的剩余动作电流小于或等于额定剩余动作电流，并大于额定
◆ 剩余不动作电流
◇ 漏电断路器用主电源作为辅助电源，其要求为漏电断路器在0.85~ 1.1Un之间正常运行。
◆ 过电流脱扣器的断开特性：
◇ 过电流脱扣器在短路情况下的断开特性(见表)；
◇ 过电流脱扣器在过载反时限下的断开特性
当周围空气温度为+40℃时，配电用漏电断路器在过电流脱扣器各极同时通电时，反时限断开动作特性
◆ 电气间隙和爬电距离：
漏电断路器的电气间隙不小于5.5mm；爬电距离不小于9mm。
| Inm A | 动作电流整定值 | 整定值的准确度 |
| 160、250、400、630 | 10In | ±20% |
| 试验电流名称 | 整定 电流倍数 | 试验时间(h) | 起始状态 | ||
| In≤63A | 63A<In≤225A | 225A<In | |||
| 约定不脱扣电流 | 1.05 | ≥1 | ≥2 | ≥2 | 冷态开始 |
| 约定脱扣电流 | 1.30 | <1 | <2 | <2 | 热态开始 |
| 返回特性电流 | 3.0 | 返回时间(s) | 冷态开始 | ||
| 5 | 8 | 12 | |||
★ 机械电气寿命(见表)
| Inm A | 每小时操作循环次数 | 操作循环次数 | 总次数 | |
| 通电 | 不通电 | |||
| 160、250 | 120 | 1000 | 7000 | 8000 |
| 400、630 | 60 | 1000 | 4000 | 5000 |
★ 手动操作机构安装尺寸见表。
| 型号 | DZ20Y、J、G-100 | DZ20Y、J、G-225 | DZ20Y-400 | DZ20J、G-400 DZ20Y、J-630 |
| 安装尺寸H | 55 | 85 | 105 | 80 |
| 操作手柄相对于断路器中心X值 | 0 | 0 | 0 | 0 |
◆ 漏电断路器的内部附件(漏电断路器内部附件根据用户需要安装)
◇ 分励脱扣器
分励脱扣器的额定控制电源电压为：AC50Hz，220V，380V；DC24V，在70%～110%的额定控制电源电压下漏电断路器能可靠断开。
注：电压规格选用DC24V时，额定电流应≥4.5A。
◇ 欠电压脱扣器
当电压下降(甚至缓慢下降)到额定电压的70%和35%范围内，欠电压脱扣器应动作；在低于脱扣器额定电压的35%时，欠电压脱扣器应能防止漏电断路器闭合；在电源电压等于或大于85%时，欠电压脱扣器应能保证漏电断路器可靠闭合。
欠电压脱扣器的额定值为：AC50Hz，220V、380V。
提醒：装有欠压脱扣器的漏电断路器，只有对欠压脱扣器通以额定电压的情况下，漏电断路器才能进行合闸操作，否则将有可能损坏漏电断路器！
◇ 辅助触头
漏电断路器的辅助触头额定值
| 壳架等级额定电流 lnm (A) | 约定发热电流 lth (A) | AC 380V时的额定电流 le (A) | AC 220V时的额定电流 le (A) |
| ≤225 | 3 | 0.26 | 0.14 |
| ≥400 | 6 | 3 | 0.2 |
六、DZ20L系列漏电断路器其它信息
◆ 分类◇ 按极数分：
a.四极漏电断路器；
b.三极四线漏电断路器。
◇ 按剩余电流分断时间分：
a.一般型；
b.延时型。
◇ 按剩余动作电流分：
a.剩余动作电流不可调型；
b.剩余动作电流可调型(三档)。
◆ 结构及工作原理
◇ 结构：
DZ20L漏电断路器系电流动作型电子式漏电保护断路器。主要部件有：主开关、零序电流互感器、电子放大部件、漏电脱扣器、试验装置。全部零部件均装在一个塑料外壳中。
◇ 工作原理：
当被保护线路或电源设备出现过载或短路时，主开关中的复式脱扣器完成延时或瞬时脱扣动作，从而切断电源起到过载或短路保护作用。当被保护电路中有漏电或人身触电时，只要剩余电流达到整定动作电流值，零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器动作，从而切断电源，起动漏电和触电保护作用。
七、外形和安装尺寸
| 产品型号 | 极数 | 外形尺寸（mm） | 安装尺寸（mm） | ||||||||||||||||
| A | B | C | D | H1 | H2 | H3 | H4 | L | L1 | L2 | L4 | W1 | W2 | W3 | a | b | φd | ||
| DZ20L-160 | 3P+N 4P | 143±2.0 | 225±2.3 | 104.5±1.75 | 88.5±1.75 | 2.5 | 3.5 | 41 | 24 | 267 | - | 38 | 112 | 35 | 32 | 14.5 | 70±0.37 | 204±0.75 | - |
| DZ20L-250 | 3P+N 4P | 144±2.0 | 276±2.6 | 141±2.0 | 110±1.75 | 6 | 3.5 | 22 | 22 | 330 | - | 47 | 112 | 35 | 34 | 17.5 | 70±0.37 | 204±0.75 | - |
| DZ20L-400 | 3P+N 4P | 206±2.3 | 360±2.85 | 149±2.0 | 117±1.75 | 4.5 | 3.5 | 39 | 39 | 472 | 442 | 37.5 | 110 | 51 | 52 | 30 | 102±0.435 | 324±0.70 | - |
| DZ20L-630 | 3P+N 4P | 280±2.6 | 360±2.85 | 149±2.0 | 116±1.75 | 4.5 | 3.5 | 41 | 41 | 460 | 430 | 46.5 | 55 | 70 | 59 | 35 | 140±0.435 | 324±0.70 | - |
八、订货须知
订货时要标明下列各点：
产品型号和名称：如DZ20L塑壳断路器-400/3300
瞬时脱扣额定电流：如 630A。
断路器的附件名称、规格、组合代号，采用欠电压脱扣器和分励脱扣器时，应注明工作电压（或控制电源电压）的电压值；
极数：3P+N
订货数量：如380只。
订货举例：DZ20L-400/3300，4P，AC380V，400A，350只。
