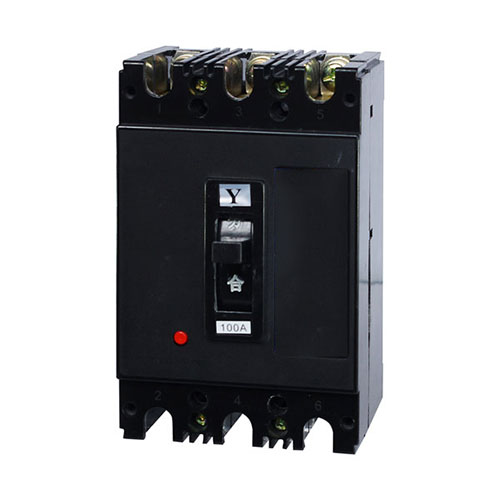

DZ20Y塑壳断路器
DZ20Y塑壳断路器 |
一、适用范围
DZ20Y系列塑壳外壳式断路器(DZ20Y塑壳断路器),适用于交流50Hz,额定绝缘电压660V,额定工作电压380V(400V)及以下的电路中,其额定电流从16A至1250A。一般作为配电用,其中Y、J、Q型的额定电流225A及以下和壳架为400Y型的断路器亦可作为保护电动机用。在正常情况下,断路器可分别作为线路不频繁转换及电动机的不频繁起动之用。四极DZ20塑壳断路器主要用于交流50Hz、额定电压400V及以下,额定电流16A至630A三相四线制的系统中,它能保证用户和电源完全断开,确保安全,从而解决其它任何断路器不可克服的中性极电流不为零的弊端。
DZ20塑壳断路器在配电网络中用来分配电能,且可作为线路及电源设备的过载、短路和欠电压保护。
保护电动机用断路器在配电网络中用作鼠笼型电动机的起动和分断以及作为电动机的过载、短路和欠电压保护。
该系列中壳架等级额定电流从100A-630A的三极产品还带透明盖,客户可随意观察产品内部运行情况。
DZ20塑壳断路器符合GB14048.2标准要求。
二、型号及其规格

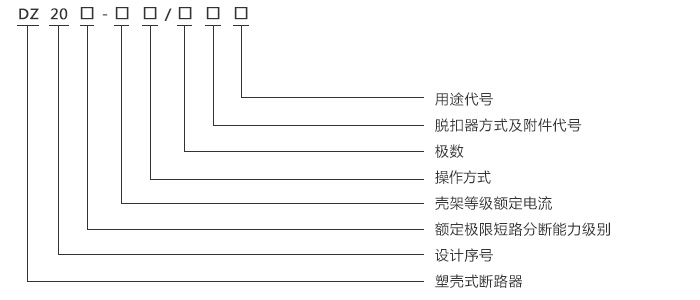

型号含义注:
a.配电断路器无代号:保护电动机用断路器以2表示;
b.手柄直接操作无代号:电动操作用P表示;转动手柄用Z表示(壳架等级为1250A产品无转动手柄);
c.按额定极限短路分断能力高低分:C经济型; Y 一般型; J较高型; G 最高型;
◆ C型、J型和G型DZ20断路器是在Y型基本产品基础上派生设计而成(除C型160A外)。J型断路器是将Y型断路器的触头进行结构改进,使之在短路情况下,在机构动作之前,动触头能迅速断开,达到提高通断能力的目的。
◆ G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统,该系统比J型的斥力触头长,断开距离也大,因而能更迅速地限流;在正常断开闭合和在脱扣器短路整定保护动作值范围的情况,均由Y型断路器来完成。一旦在网络中出现大电流或特大短路电流时,串联的斥力限流触头受电动力而迅速斥开,引入电弧而限流。在触头斥开过程中,断路器的脱扣器动作,操作机构使Y型触头分断。斥力限流触头则由于电流的降低或消失而回到闭合状态。
◆ 四极DZ20塑壳断路器中性极(N)不装脱扣元件,位于最右侧位置。在分合过程中,中性极规定为闭合时较其它三极先接触,分闸时较其它三极后断开。
◆ C型断路器是为满足630kVA及以下变压器电网中的配电保护之需要,通过选用经济型材料和简化结构及改进工艺等办法,能够达到较好的经济效果。
★ 断路器短路保护电流整定值
注:1、DZ20C-160、250、400断路器,瞬时脱扣器为不可调式,整定电流均为10In,但 瞬时动In≤20A时,作电流为15In,不动作电流为8In。
2、DZ20Y.J.G-100断路器,In≤40A时,瞬时动作电流电动作值为600A,不动作电流为10In。
★ 配电用断路器反时限断开特性
★ 电动机保护用断路器反时限断开特性
注:热态是指通以约定不脱扣电流到规定约定时间的状态。
◆ 分励脱扣器:
◇ 额定控制电源电压:AC220V、380V,DC24V、110V、220V。
◇ 在额定控制电源电压的70~110%之间时,分励脱扣器应可靠使断路器脱扣。
◇ 注:电压规格选用DC24V时,额定电流应达到5A±10%
◆ 欠电压脱扣器:
◇ 额定工作电压:AC220V、380V。当电压下降(甚至缓慢下降)到额定电压的70%~35%范围内,欠电压脱扣器应动作,在低于脱扣器额定电压的35%时,欠压脱扣器应能防止断路器闭合,电源电压等于或大于 85%时,应能保证断路器闭。
◆ 报警触头:
◇ 额定工作电压:AC220V,约定发热电流:1A。
◆ 辅助触头:在不同时装欠电压脱扣器和分励脱扣器时,可装辅助触头。辅助触头额定值(见表);
◇ 接通和分断能力(见表):辅助触头的不通电操作性能次数与断路器相同,通电操作次数为6050次,当断路器操作性能次数小于6050次时,则与断路器相等。
注:表中250A及以下Pe=30W。400A及以上Pe=45W。Pe=Ue·Ie为稳定态功率损耗。
★ 断路器的外部附件
★ 电动操作机构有关参数及断路器安装电动操作机构后总高度H见表。
★ 手动操作机构安装尺寸见表。
C型、J型和G型断路器是在Y型基本产品基础上派生设计而成(除C型160A外)。J型断路器是将Y型断路器的触头进行结构改进,使之在短路情况下,在机构动作之前,动触头能迅速断开,达到提高通断能力的目的。
G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统,该系统比J型的斥力触头长,断开距离也大,因此能更迅速地限流; 在正常断开闭合和在脱扣器短路整定保护动作值范围的情况下, 均由Y型断路器来完成。一旦在网络中出现大电流或特大短路电流时,串联的斥力限流触头受电动力而迅速斥开,引入电弧而限流。在触头斥开过程中,断路器的脱扣器动作,操作机构使 Y 型触头分断。斥力限流触头则由于电流的降低或消失而回到闭合状态。
四极断路器中性极(N)不装脱扣元件,位于最右侧位置。在分合过程中,中性极规定为闭合时较其它三极先接触,分闸时较其它三极后断开。
C型DZ20断路器是为满足630kVA及以下变压器电网中的配电保护之需要,通过选用经济型材料和简化结构及改进工艺等办法,能够达到较好的经济效果。
a.配电断路器无代号:保护电动机用断路器以2表示;
b.手柄直接操作无代号:电动操作用P表示;转动手柄用Z表示(壳架等级为1250A产品无转动手柄);
c.按额定极限短路分断能力高低分:C经济型; Y 一般型; J较高型; G 最高型;
三、附件代号
附件名称 | 瞬时脱扣器 | 复式脱扣器 |
不带附件 | 200 | 300 |
报警触头 | 208 | 308 |
分励脱扣器 | 210 | 310 |
辅助触头 | 220 | 320 |
欠电压脱扣器 | 230 | 330 |
分励脱扣器 辅助触头 | 240 | 340 |
分励脱扣器 欠电压脱扣器 | 250 | 350 |
两组辅助触头 | 260 | 360 |
辅助触头 欠电压脱扣器 | 270 | 370 |
分励脱扣器 报警触头 | 218 | 318 |
辅助触头 报警触头 | 228 | 328 |
欠电压脱扣器 报警触头 | 238 | 338 |
分励脱扣器 辅助触头 报警触头 | 248 | 348 |
分励脱扣器 欠电压脱扣器 报警触头 | 258 | 358 |
两组辅助触头 报警触头 | 268 | 368 |
欠电压脱扣器 辅助触头 报警触头 | 278 | 378 |
四、结构特征
◆ DZ20塑壳断路器是以Y型为基本产品,由绝缘外壳、操作机构、触头系统和脱扣器四个部份组成。断路器的操作机构具有使触头快速合闸和分断的功能,其"合""分""再扣"和"自由脱扣"位置以手柄位置来区分。◆ C型、J型和G型DZ20断路器是在Y型基本产品基础上派生设计而成(除C型160A外)。J型断路器是将Y型断路器的触头进行结构改进,使之在短路情况下,在机构动作之前,动触头能迅速断开,达到提高通断能力的目的。
◆ G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统,该系统比J型的斥力触头长,断开距离也大,因而能更迅速地限流;在正常断开闭合和在脱扣器短路整定保护动作值范围的情况,均由Y型断路器来完成。一旦在网络中出现大电流或特大短路电流时,串联的斥力限流触头受电动力而迅速斥开,引入电弧而限流。在触头斥开过程中,断路器的脱扣器动作,操作机构使Y型触头分断。斥力限流触头则由于电流的降低或消失而回到闭合状态。
◆ 四极DZ20塑壳断路器中性极(N)不装脱扣元件,位于最右侧位置。在分合过程中,中性极规定为闭合时较其它三极先接触,分闸时较其它三极后断开。
◆ C型断路器是为满足630kVA及以下变压器电网中的配电保护之需要,通过选用经济型材料和简化结构及改进工艺等办法,能够达到较好的经济效果。
五、主要参数及技术性能
1、CM1L塑壳断路器的基本参数型号 | 极数 | 短路分断能力级别 | 短路分断能力KA(V) | 额定电流ln(A) | |
lcu/cosφ | lcu/cosφ | ||||
DZ20C-160 | 3P | C | 12 / 0.30 | — | 16、20、25、32、40、50、63、80、100、125、160 |
DZ20Y-100 | 3P | Y | 18 / 0.30 | 14 / 0.30 | 16、20、25、32、40、50、63、80、100 |
DZ20J-100 | 3P、4P | J | 35 / 0.25 | 18 / 0.30 | |
DZ20G-100 | 3P | G | 100 / 0.20 | 50 / 0.25 | |
DZ20C-225 | 3P | C | 15 / 0.30 | — | 100、125、160、180、200、225、250 |
DZ20Y-225 | 3P | Y | 25 / 0.25 | 19 / 0.30 | 100、125、160、180、200、225 |
DZ20J-225 | 3P、4P | J | 42 / 0.25 | 25 / 0.25 | |
DZ20G-225 | 3P | G | 100 / 0.20 | 50 / 0.25 | |
DZ20C-400 | 3P | C | 20 / 0.30 | — | 100、125、160、180、200、250、315、350、400 |
DZ20Y-400 | 3P | Y | 30 / 0.25 | 23 / 0.25 | 200、250、315、350、400 |
DZ20J-400 | 3P、4P | J | 42 / 0.25 | 25 / 0.25 | |
DZ20G-400 | 3P | G | 100 / 0.20 | 50 / 0.25 | |
DZ20Y-630 | 3P | Y | 30 / 0.25 | 23 / 0.25 | 400、500、630 |
DZ20J-630 | 3P、4P | J | 50 / 0.25 | 25 / 0.25 | |
DZ20Y-1250 | 3P | Y | 50 / 0.25 | 32.5 / 0.25 | 630、700、800、1000、1250 |
DZ20J-1250 | 3P | J | 60 / 0.2 | 32.5 / 0.25 | 800、1000、1250 |
★ 断路器短路保护电流整定值
型号 | 配电用 | 电动机保护用 |
DZ20 Y/J/G-100 | 10ln | 12ln |
DZ20 Y/J/G-225 | 5ln和10ln | 12ln |
DZ20-400 | 10ln | 12ln |
DZ20 J/G-400 | 5ln和10ln | - |
DZ20 Y/J-630 | 5ln和10ln | - |
DZ20 Y/J-1250 | 4ln和7ln | - |
2、DZ20Y.J.G-100断路器,In≤40A时,瞬时动作电流电动作值为600A,不动作电流为10In。
★ 配电用断路器反时限断开特性
序号 | 试验电流名称 | 整定 电流倍数 | 约定时间 | 起始状态 | |
In≤63 | In>63 | ||||
1 | 约定不脱扣电流 | 1.05In | ≥1h | ≥2h | 冷态 |
2 | 约定脱扣电流 | 1.30In | <1h | <2h | 紧接序号1试验后开始 |
★ 电动机保护用断路器反时限断开特性
序号 | 试验电流名称 | 整定电流倍数 | 约定时间 | 起始状态 |
1 | 约定不脱扣电流 | 1.0In | ≥2h | 冷态 |
2 | 约定脱扣电流 | 1.2In | <2h | 紧接序号1试验后开始 |
◆ 分励脱扣器:
◇ 额定控制电源电压:AC220V、380V,DC24V、110V、220V。
◇ 在额定控制电源电压的70~110%之间时,分励脱扣器应可靠使断路器脱扣。
◇ 注:电压规格选用DC24V时,额定电流应达到5A±10%
◆ 欠电压脱扣器:
◇ 额定工作电压:AC220V、380V。当电压下降(甚至缓慢下降)到额定电压的70%~35%范围内,欠电压脱扣器应动作,在低于脱扣器额定电压的35%时,欠压脱扣器应能防止断路器闭合,电源电压等于或大于 85%时,应能保证断路器闭。
◆ 报警触头:
◇ 额定工作电压:AC220V,约定发热电流:1A。
◆ 辅助触头:在不同时装欠电压脱扣器和分励脱扣器时,可装辅助触头。辅助触头额定值(见表);
◇ 接通和分断能力(见表):辅助触头的不通电操作性能次数与断路器相同,通电操作次数为6050次,当断路器操作性能次数小于6050次时,则与断路器相等。
壳架等级额定电流 | 约定发热电流(A) | 额定工作电流(A) | |
AC380V | DC220V | ||
400A及以上 | 6 | 3 | 0.2 |
250A及以下 | 3 | 0.26 | 0.14 |
使用 类别 | 接通 I/Ie | 接通 U/Ue | 接通 cosφ | 接通 | 分断 | 分断 | 分断 | 分断 | 操作频率 (次/h) | 通电 时间(s) |
T0.95ms | I/Ie | U/Ue | cosφ | T0.95 | ||||||
AC-15 | 10 | 1 | 0.3 | 1 | 1 | 0.3 | 120 | 0.05-2 | ||
AC-13 | 1 | 1 | 6×Pe | 1 | 1 | 6×Pe | 120 | 0.05-2 |
★ 断路器的外部附件
★ 电动操作机构有关参数及断路器安装电动操作机构后总高度H见表。
型号 | DZ20Y、J-100 | DZ20G-100 | DZ20Y、J-225 | DZ20G-225 | DZ20Y-400 | DZ20J-400 DZ20Y、J-630 | DZ20G-400 | DZ20Y、J-1250 |
高度H | 185 | 235 | 220 | 305 | 230 | 245 | 345 | 275 |
结构形式 | 电磁铁 | 电动机 | ||||||
电压规格 | AC50Hz、220V、380V | |||||||
注:带电动操作机构的断路器脱扣跳闸后,电动操作机构必须使断路器再扣,然后才能合闸! |
★ 手动操作机构安装尺寸见表。
型号 | DZ20Y、J、G-100 | DZ20Y、J、G-225 | DZ20Y-400 | DZ20J、G-400 DZ20Y、J-630 |
安装尺寸H | 55 | 85 | 105 | 80 |
操作手柄相对于断路器中心X值 | 0 | 0 | 0 | 0 |
六、DZ20断路器结构特点
DZ20塑壳断路器是以Y型为基本产品,由绝缘外壳、操作机构、触头系统和脱扣器四个部份组成。断路器的操作机构具有使触头快速合闸和分断的功能,其“合”“分”“再扣”和“自由脱扣”位置以手柄位置来区分。C型、J型和G型断路器是在Y型基本产品基础上派生设计而成(除C型160A外)。J型断路器是将Y型断路器的触头进行结构改进,使之在短路情况下,在机构动作之前,动触头能迅速断开,达到提高通断能力的目的。
G型断路器是在Y型断路器的底板后串联的一个平行导体组成的斥力限流触头系统,该系统比J型的斥力触头长,断开距离也大,因此能更迅速地限流; 在正常断开闭合和在脱扣器短路整定保护动作值范围的情况下, 均由Y型断路器来完成。一旦在网络中出现大电流或特大短路电流时,串联的斥力限流触头受电动力而迅速斥开,引入电弧而限流。在触头斥开过程中,断路器的脱扣器动作,操作机构使 Y 型触头分断。斥力限流触头则由于电流的降低或消失而回到闭合状态。
四极断路器中性极(N)不装脱扣元件,位于最右侧位置。在分合过程中,中性极规定为闭合时较其它三极先接触,分闸时较其它三极后断开。
C型DZ20断路器是为满足630kVA及以下变压器电网中的配电保护之需要,通过选用经济型材料和简化结构及改进工艺等办法,能够达到较好的经济效果。
七、DZ20断路器外形及安装尺寸
型号 | 外形尺寸(mm) | ||||||||||||||
板前接线 | |||||||||||||||
W | L | H | W1 | L1 | L2 | H1 | H2 | H3 | W2 | L4 | L5 | H6 | |||
3P | 4P | 3P | 4P | ||||||||||||
DZ20Y-100 | 105 | - | 165 | 86.5 | 70 | - | - | 215 | 103 | 26.5 | 26.5 | 26 | 69 | 28.5 | 4 |
DZ20J-100(W) | 105 | 140 | 165 | 86.5 | 70 | 105 | - | 215 | 103 | 26.5 | 26.5 | 26 | 69 | 28.5 | 4 |
DZ20G-100 | 105 | - | 165 | 140 | 70 | - | - | 218.5 | 156.5 | 26.5 | 80.5 | 26 | 69 | 28.5 | 4 |
DZ20C-160 | 108 | - | 155 | 84 | 70 | - | - | - | 106.5 | 34 | 34 | 30 | 66 | 32 | 4.5 |
DZ20Y-225 | 109 | - | 256.5 | 105 | 70 | - | 329 | 402 | 142 | 19.5 | 19.5 | 35 | 89 | 53 | 6.5 |
DZ20J-225(W) | 109 | 144 | 256.5 | 105 | 70 | 105 | 329 | 402 | 142 | 19.5 | 19.5 | 35 | 89 | 53 | 6.5 |
DZ20G-225 | 109 | - | 256.5 | 187 | 70 | - | 329 | 402 | 227 | 38 | 103.5 | 35 | 89 | 53 | 6.5 |
DZ20C-250 | 109 | - | 208 | 105 | 70 | - | 300 | - | 142 | 19.5 | 19.5 | 35 | 89 | 44 | 6 |
DZ20C-400 | 155 | - | 276 | 112 | 102 | - | 391 | 450 | 149.5 | 32.5 | 32.5 | 52 | 88 | 72 | 5 |
DZ20Y-400(W) | 155 | - | 276 | 112 | 102 | - | 391 | 450 | 149.5 | 32.5 | 32.5 | 52 | 88 | 72 | 5 |
DZ20J-400(W) | 210 | 280 | 268 | 112 | 140 | 210 | 378 | 425 | 150 | 21.5 | 21.5 | 62 | 90 | 55 | 5.5 |
DZ20G-400 | 210 | - | 268 | 208 | 140 | - | 378 | 394 | 247 | 75 | 121.5 | 62 | 90 | 55 | 5.5 |
DZ20C-630 | 210 | - | 268 | 112 | 140 | - | 378 | 425 | 150 | 21.5 | 21.5 | 62 | 90 | 55 | 5.5 |
DZ20Y-630(W) | 210 | - | 268 | 112 | 140 | - | 378 | 425 | 150 | 21.5 | 21.5 | 62 | 90 | 55 | 5.5 |
DZ20J-630(W) | 210 | 280 | 268 | 112 | 140 | 210 | 378 | 425 | 150 | 21.5 | 21.5 | 62 | 90 | 55 | 5.5 |
DZ20Y-1250 | 210 | - | 406 | 122 | 140 | - | 548 | 588 | 180 | 26 | 26 | 78 | 100 | 143 | 16 |
DZ20J-1250 | 210 | - | 406 | 122 | 140 | - | 548 | 588 | 180 | 26 | 26 | 78 | 100 | 143 | 16 |
型号 | 外形尺寸(mm) | 安装尺寸(mm) | ||||||
板前接线 | ||||||||
W1 | L3 | H4 | H5 | A | B | φd | ||
3P | 4P | |||||||
DZ20Y-100 | 70 | - | 147 | 55.5 | 55.5 | 35 | 126 | 5 |
DZ20J-100(W) | 70 | 105 | 147 | 55.5 | 55.5 | 35 | 126 | 5 |
DZ20G-100 | 70 | - | 147 | 55.5 | 55.5 | 35 | 126 | 5 |
DZ20C-160 | 70 | - | 141 | 64 | 64 | 35 | 135 | 4.5 |
DZ20Y-225 | 70 | - | 212.5 | 47 | 90 | 35 | 196.5 | 4.5 |
DZ20J-225(W) | 70 | 105 | 212.5 | 47 | 90 | 35 | 196.5 | 4.5 |
DZ20G-225 | 70 | - | 212.5 | 47 | 100 | 35 | 196.5 | 4.5 |
DZ20C-250 | 70 | - | 184 | 75 | 128 | 35 | 172 | 4.5 |
DZ20C-400 | 102 | - | 247 | 80 | 125 | 51 | 240 | 7 |
DZ20Y-400(W) | 102 | - | 247 | 80 | 125 | 51 | 240 | 7 |
DZ20J-400(W) | 140 | 210 | 233 | 90 | 90 | 70 | 200 | 7 |
DZ20G-400 | 140 | - | 233 | 85 | 119 | 70 | 200 | 7 |
DZ20C-630 | 140 | - | 233 | 92 | 92 | 70 | 200 | 7 |
DZ20Y-630(W) | 140 | - | 233 | 92 | 92 | 70 | 200 | 7 |
DZ20J-630(W) | 140 | 210 | 233 | 92 | 92 | 70 | 200 | 7 |
DZ20Y-1250 | 140 | - | 375 | - | - | 70 | 375 | 9 |
DZ20J-1250 | 140 | - | 375 | - | - | 70 | 375 | 9 |
九、订货须知
订货时要标明下列各点:
产品型号和名称:如DZ20塑壳断路器-630/3318
瞬时脱扣额定电流:如 630A。
断路器的附件名称、规格、组合代号,采用欠电压脱扣器和分励脱扣器时,应注明工作电压(或控制电源电压)的电压值;
用途:配电用
接线方式:板前接线,板后接线。
极数:4P
订货数量:如230只。
订货举例:DZ20-630/3318,4P,AC380V,630A,3500只。
