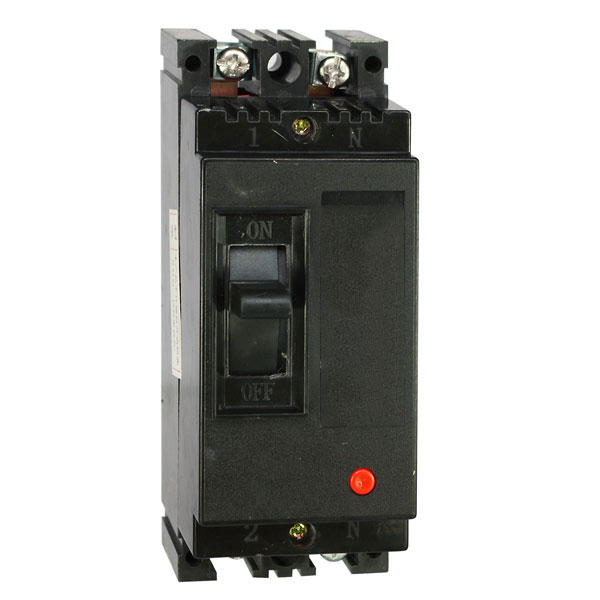

DZ15塑壳断路器
 |
DZ15塑壳断路器 |
一、适用范围
DZ15塑壳断路器是一种电流动作型电子式剩余电流动作保护装置。用于交流50Hz，定电流100-630A，额定电压为380V以下的配电网络中，主要用来对有致命危险 的人身触电提供保护，并可防止由于接地故障引起的电气火灾。还可以来用分配电能和保护线路及电源设备的过载和短路，以及在正常情况下做不频繁分断和接通配电线路之用。DZ15塑壳漏电断路器符合GB14048.2-2001标准要求。

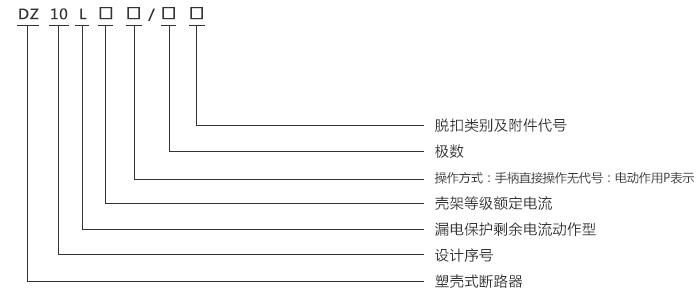

三、正常工作条件和安装条件
■ 温度：周围空气温度上限不超过正四十摄氏度，24小时内的平均温度值不超过正三十五摄氏度，下限温度不低于负五摄氏度。■ 海拔:安装地点的海拔不超过2000m.
■ 大气条件：大气的相对温度在周围温度正四十摄氏度时不超过百分之五十，在较低温度下,可以有较高的相对湿度,最湿月的月平均最低温度不超过正二十五摄氏度，月平均最大相对湿度不超过百分之九十,并考虑到因温度变化发生在产品表面的凝露。
■ 污染等级：III级。
■ 安装类别：III级
■ 外磁场：漏电断路安装场所附近的外磁场,任何方向不应超过地磁场的五倍。
四、结构与工作原理
DZ15塑壳断路器主要由操作机构、复式脱扣器（或瞬时脱扣器）、触头、灭弧室、零序电流互感器、电子组件板、漏电脱扣器、试验装置等组成。并安装在一个塑料外壳中。当被保护线路中有漏电或人身触电时，只要漏电电流达到动作值，零序电流互感器的二次绕组就输出一个信号，经电子组件板放大，使漏电脱扣器动作切断电源，从而起到漏电和触电保护作用。
五、主要参数及技术性能
1、CM15塑壳断路器的基本参数| 壳架等级额定电流lnm（A） | 额定电压Un（V） | 额定频率 | 极数 | 额定电流ln（A） | 额定极限短路分断能力lcu（COSφ） | 额定剩余动作电流l△n（mA） | 额定剩余不动作电流l△no（mA） | 剩余电流分断时间（s） |
| DZ15-100 | 400 | 50 | 三极 / 四极 | 50、63、80、100 | 35KA / 0.25 | 100/200/300/500 | 50/100/150/250 | 延时型 / 非延时型 |
| DZ15-225 | 100、125、160、180、200、225 | 35KA / 0.25 | ||||||
| DZ15-400 | 225、250、315、350、400 | 50KA / 0.25 | ||||||
| DZ15-630 | 400、500、600 | 50KA / 0.25 |
六、安装与使用
■ 安装前应检查漏电断路器的外壳、手柄、接线端子等有否损坏，并核实铭牌上的技术数据是否和被保护设备相一致。■ 漏电断路器必须按规定安装，1、3、5表示电源端，2、4、6、表示负载端，N表示中性极；安装三极漏电断路器必须接好电源端的相线1和相线5，安装四极漏电断路器必须接好电源端的中性线N和相线5。
■ 漏电断路器在出厂时，操作手柄处于自由脱扣位置（中间位置），如要“分”闸或“合”闸，应先将操作手柄扳至“分”的位置，使操作机构“再扣”后，才能进行“分”闸或“合”闸操作。
■ 漏电断路器的漏电动作电流和分断时间可由用户自由整定，用户可将拨码拨至需要的位置，但必须将拨码拨到尽头；断路器的过载保护、短路保护、欠电压脱扣器，分励脱扣器在出厂时均以按技术要求调整好，并在在品器节处用红漆涂封，用户不应再调整。
■ 断路器应定期维护，一般6个月至一年维护一次（维护须专业人员进行）。维护时应首先切断电源，然后清除断路器内部的尘埃和灭弧室内的金属微粒；应检查转动部分是否灵活，并适当加一些润滑油，进出线端螺钉应重新紧固。每一个月应进行一次剩余动作试验，试验方法：当断路器处于通电状态下，按动试验按钮，使断路器动作。断路器脱扣为合格。若按下“试验按钮”断路器不能分断，则表示漏电保护功能已失，应拆下送制造厂修理。
■ 断路器自动跳闸后，必须查明原因，排除故障后方可送电。
注意事项
■ 漏电断路器在人身安全保护、设备保护、防止电气火灾等方面取得了显著成效，但由于正确安装和使用知识远远没有普及、致使因安装不当或接线错误不能正常投运，使漏电断路器发生误动或拒动。何为误动和拒动？在线路没有发生漏电故障时，漏电断路器动作，称为误动。反之，当线路发生漏电故障时，漏电断路器应动作而不动作的现象，称为拒动。误动的主要原因及解决方法：
a.漏电断路器使用不当造成误动：
三极漏电断路器不能用于三相四线电路中，由于零序中的正常工作电流不经过零序电流互感器，只要一启动单相负载，漏电断路器就会动 作（见图2）。解决的方法是：三相四线电路必须使用四极漏电断路器。
b.负载侧零线接地引起的误动：
漏电断路器的负载侧的零线接地（见图3），会使用正常工作电流经接地点分流入地，造成漏电断路器误动作。正确方法是：负载侧零线不能接地，设备安全保护用接零线要接到电源侧的零线上。
c.导线对地电容电流引起的误动：
漏电断路器负载侧的导线较长，有的是紧贴地而铺设，存在着较大的对地电容，这样就存在着较大的对地电容电流，有可能引起断路器误动。解决的办法是：漏电断路器尽可能靠近负载安装，或者选用漏电动作电流稍大规格的断路器。 必须特别注意，当人体同时触及负载的二条线时，由于人体实际成为负载，断路器不能提供安全保护。 还有其它原因引起误动和拒动等故障，此时，用户应仔细检查，或请有经验电工安装，也可来电来函询问。拒动的主要原因是接线不当所致，把三极断路器用于单相电路中，将设备的接地线作为一相接入漏电断路器中，或没有接好电源端的电源。另外，如果负载侧的零线接地（见图3）在某些条件下，如发生漏电故障，使漏电流一部分经零线接地点分流，综合结果使电流差值变小，如果此值小于断路器的额定漏电动作值，则会导致拒动。解决办法是：纠正接线错误。拒动主要原因及解决方法：
七、订货须知
订货时要标明下列各点：
产品型号和名称：如DZ10L塑壳漏电断路器
瞬时脱扣额定电流：如315A。
极数：4P
订货数量：如230只。
订货举例：DZ10L塑壳断路器，3P，630A，350只
