一、适用范围

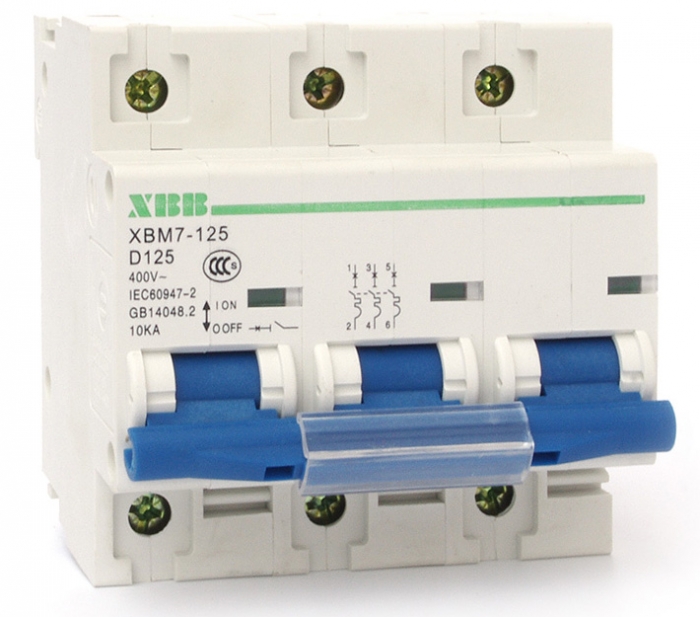

XBM7-125(NC)125A系列大电流小型断路器具有保护线路的短路过载，适用于照明配电系统和电动机的配电系统。外型美观小巧、重量轻，性能优良可靠，分断能力较高，脱口迅速，导轨安装，壳体和部件采用高助燃级耐冲击塑料，使用寿命长，主要用于交流50Hz或60Hz，单极额定电压230，二、三、四极400V；额定电流50A至125A线路中作过载、短路保护，同时也可以在正常情况下不频繁通断电器装置和照明线路。可加装欠压脱扣器，分励脱扣器等附件，也可适用于隔离开关及作为线路的欠电压保护和远距离断开之用。
XBM7-125符合IEC60947-2，GB14048.2，GB10963标准的要求。

二、型号及其规格

三、结构特征

XBM7-125小型断路器，可用35mm导轨进行卡式安装，体积小，分断能力高，具有可见的触头闭合指示器，可做为线路的隔离之用。采用TH35-7.5型标准钢导轨进行安装。

七、主要参数及技术性能

◆ 主要类型：
a.C型主要用于照明配电保护（瞬时脱扣5~10ln）
b.D型主要用于动力工业配电保护（瞬时脱扣10~16ln）
◆ 断路器的额定电流为50A,63A,80A,100A,125A
◆ 断路器的极数分为：单极、二极、三极、四极
◆ 本断路器为嵌入式安装（可在安装轨上安装）
◆ 断路器的额定工作电压及其相关的额定短路通断能力10KA。
◆ 工频耐压：在耐湿热性能后，断路器应能承受2500V工频耐压试验1分钟而无绝缘闪络和击穿现象。
◆ 机械电气寿命：断路器的机械电气寿命为2000次，其中电气寿命6000次。
◆ 抗湿热性：2类（温度五十五摄氏度时，相对湿度为百分之九十五）
◆ 接线：采用带夹箍的接线端子，固定电缆截面可达至于50mm²

额定电流（A）	极数（P）	额定电压（V）	额定短路分断能力
			试验线路预期电流（A）	试验线路功率因素
50,63,80,100,125	1	230/400	10000	0.45~0.50
	2,3,4	230/400	10000	0.20~0.25
	2,3,4,	400	10000	0.45~0.50

试验电流	额定电流	约定时间	起始状态	预期结果
1.05ln	≤63A	t≤1h	冷态	不脱扣
	＞63A	t≤2h		不脱扣
1.30ln	≤63A	t≤1h	热态	脱扣
	＞63A	t≤2h		脱扣
2.0ln	所有值	1~360s	冷态	脱扣
5ln（C型），10ln（D型）	所有值	t≤0.1s	冷态	不脱扣
10ln（C型），20ln（D型）	所有值	t＜0.1s		脱扣

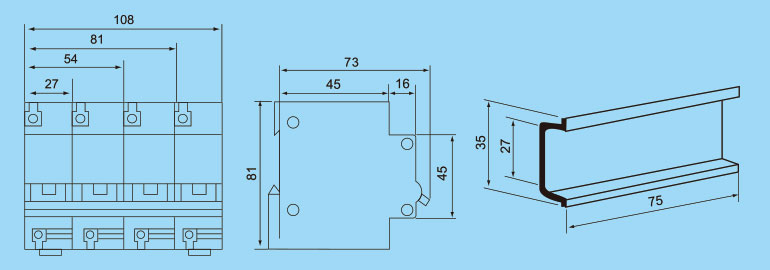

八、外形和安装尺寸
