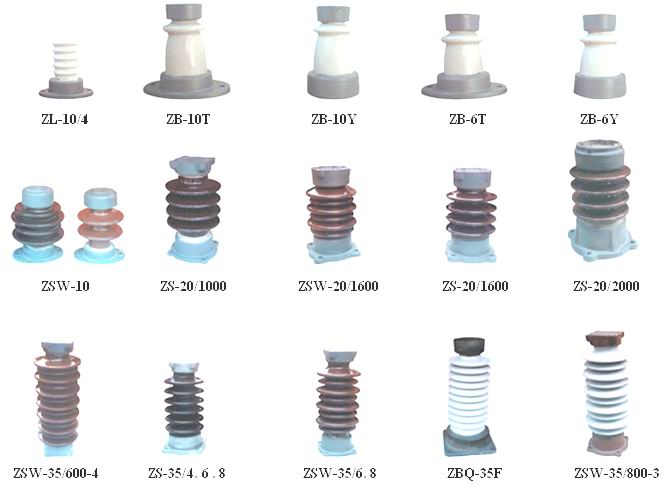

ZSW系列棒形支柱绝缘子
 |
ZSW系列棒形支柱绝缘子参数表
型号 | 图 号 | 额 定 电 压 kV | 机械破坏 负荷 不小于 | 总高H mm | 最小 公称 爬电 距离 L mm | 污 秽 等 级 | 绝缘 件最 大公 称直 径D mm | 上附件安装尺寸 | 下附件安装尺寸 | |||||
|
|
|
|
|
|
|
| 孔中 心圆 直径 a1 mm | 孔 径 d1 mm | 孔 数 个 | 孔中 心圆 直径 a2 mm | 孔 径 d2 mm | 孔 数 个 | |
|
|
| 弯 曲 kN | 扭转 kN·m |
|
|
|
|
|
|
|
|
|
|
ZSW2 - 40.5/4K -2 | 1 | 40.5 | 4.0 | 1.0 | 400±1 | 875 | Ⅱ | 220 | 140 | 14 | 4 | 140 | 14 | 4 |
ZSW2 - 40.5/6L -2 | 1 | 40.5 | 6.0 | 1.0 | 420±1 | 875 | Ⅱ | 230 | 140 | M12 | 4 | 140 | M12 | 4 |
ZSW1 - 40.5/4L -2 | 1 | 40.5 | 4.0 | 1.0 | 450±1 | 875 | Ⅱ | 220 | 140 | M12 | 4 | 140 | M12 | 4 |
ZSW1 - 72.5/4L -3 | 1 | 72.5 | 4.0 | 1.5 | 760±1 | 1725 | Ⅲ | 230 | 140 | M12 | 4 | 140 | M12 | 4 |
ZSW2 - 126/4 -2 | 2 | 126 | 4.0 | 2.0 | 1060±1 | 2750 | Ⅱ | 230 | 140 | M12 | 4 | 225 | 18 | 4 |
ZSW2 - 126/4L -2 | 1 | 126 | 4.0 | 2.0 | 1080±1 | 2750 | Ⅱ | 230 | 140 | M12 | 4 | 140 | M12 | 4 |
ZSW3 - 126/4 -2 | 2 | 126 | 4.0 | 2.0 | 1080±1 | 2750 | Ⅱ | 230 | 140 | M12 | 4 | 225 | 18 | 4 |
ZSW1 - 126/4 -2 | 2 | 126 | 4.0 | 2.0 | 1170±1 | 2750 | Ⅱ | 250 | 140 | M12 | 4 | 225 | 18 | 4 |
ZSW1 - 126/4L -2 | 1 | 126 | 4.0 | 2.0 | 1190±1 | 2750 | Ⅱ | 250 | 140 | M12 | 4 | 140 | M12 | 4 |
ZSW5 - 126/4 -3 | 2 | 126 | 4.0 | 2.0 | 1200±1 | 3150 | Ⅲ | 250 | 140 | M12 | 4 | 225 | 18 | 4 |
ZSW11 - 126/4 -4 | 2 | 126 | 4.0 | 3.0 | 1400±2.5 | 3900 | Ⅳ | 290 | 140 | M12 | 4 | 225 | 18 | 4 |
ZSW2 - 252/4 -2 | 4 | 252 | 4.0 | 2.0 | 2120±3.5 | 5500 | Ⅱ | 290 | 140 | M12 | 4 | 250 | 18 | 4 |
ZSW4 - 252/4 -2 | 4 | 252 | 4.0 | 2.0 | 2300±3.5 | 5500 | Ⅱ | 290 | 140 | M12 | 4 | 250 | 18 | 4 |
ZSW1 - 252/4 -2 | 4 | 252 | 4.0 | 2.0 | 2370±3.5 | 5500 | Ⅱ | 290 | 140 | M12 | 4 | 270 | 18 | 4 |
ZSW5 - 252/4 -3 | 4 | 252 | 4.0 | 2.0 | 2400±3.5 | 6300 | Ⅲ | 290 | 140 | M12 | 4 | 250 | 18 | 4 |
ZSW4 - 363/8K -3 | 6 | 363 | 8.0 | 4.0 | 3500±5.5 | 9075 | Ⅲ | 350 | 225 | 18 | 4 | 275 | 18 | 4 |
