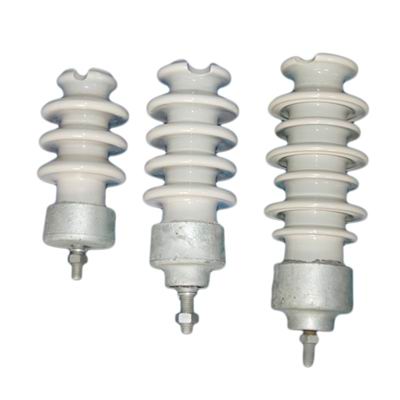

PS-系列柱式瓷绝缘子

PS-柱式瓷绝缘子详细参数和图片

型号	图号	主要尺寸（mm）		爬电距离（mm）	雷电冲击耐受电压（kV）	工频湿闪络电压（kV）	弯曲破坏负荷（kN）	底座中心螺孔
		H	D
PS-15/300	1	224	115	300	105	40	3	M16
PS-15/500	2	283	120	360	105	40	5	M16/M18/M20
PSN-95/8ZS	1	222	145	350	95	38	8	M20
PSN-125/8ZS	1	305	150	530	125	50	8	M20
PSN-170/8ZS	1	370	160	720	170	70	8	M20
PS-150/12.5Z	2	336	170	534	150	65	12.5	/
PS-170/12.5ZS	1	370	170	580	170	70	12.5	M20
PS-200/12.5ZS	1	430	180	620	200	85	12.5	M20
PS-250/12.5ZS	1	510	190	860	250	95	12.5	M20
PS-325/12.5ZS	1	660	200	1200	325	140	12.5	M24
PSN-95/12.5ZS	1	222	165	350	95	38	12.5	M20
PSN-125/12.5ZS	1	305	170	530	125	50	12.5	M20
PSN-170/12.5ZS	1	370	180	720	170	70	12.5	M20
PSN-200/12.5ZS	1	430	190	900	200	85	12.5	M20
PSN-250/12.5ZS	1	510	200	1140	250	95	12.5	M20
PSN-325/12.5ZS	1	660	210	1450	325	140	12.5	M24

绝缘子型号		雷电全波冲击耐受电压KV	工频湿耐受电压KV	最小公称爬电距离mm	额定弯曲破坏负荷KN	公称总高度Hmm	绝缘件最大公称直径Dmm	底座接触公称直径dmm	底座中心螺孔	重量KG
GB/T21206 -2007	JB/T8509 -1996
R3ET105N	PS-105/3Z	105	40	300	3	224	120	90	/	2.9
R5ET105	PSN-105/5ZS	105	40	360	5	283	125	60	M16 M18 M20	4.8
	PSN4-105/5ZS	105	40	450	5	330	125	60	M16	5.4
R8ET95L	<, span style="font-size: 10.5pt;">PSN-95/8ZS	95	38	350	8	22	145	90	M20	/
R8ET125L	PSN-125/8ZS	125	50	530	8	305	150	100	M20	/
R8ET170L	PSN-1708ZS	170	70	720	8	370	160	90	M20	/

一、用途、结构简介：
　　高压线路针式瓷绝缘子用于工频电压6～20kV高压架空电力线路，用以绝缘和支持导线。绝缘子老型号按额定电压分6、10、15、20kV四个品种，每种按钢脚型式又分为铁担直脚和木担直脚两种规格；新型号额定电压均为10kV，分普通型、加强绝缘1型、加强绝缘2型三种。
　　绝缘子由瓷件、钢脚（或螺套）用不低于５２５号的硅酸盐水泥、石英砂胶合剂胶装而成，钢脚胶入瓷件部分压有深槽，以防钢脚松动；钢脚顶端与瓷件之间垫有弹性衬垫。瓷件表面一般上棕釉或白釉，钢脚经热镀锌处理。
二、型号说明：
　　老型号：P－针式绝缘子，破折号后的数字表示额定电压（kV)；
　　　　　　M－木担直脚；
　　　　　　T－铁担直脚；
