防污型悬式瓷绝缘子

您现在的位置：首页 > 福一 > 防污型悬式瓷绝缘子

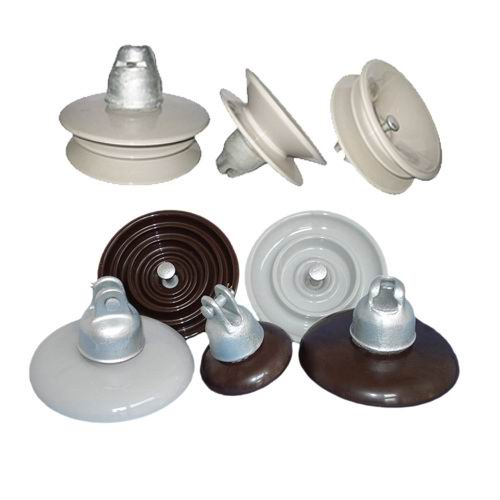

陶瓷悬式绝缘子

陶瓷悬式绝缘子

防污型悬式瓷绝缘子

陶瓷悬式绝缘子

产品型号	机构高度（H）mm	公称盘径（D）mm	公称爬电距离mm	额定机电破坏负荷KN	例行拉伸负荷KN	链接标记	工频耐受电压KV		雷电冲击干耐受电压KV	工频击穿电压KV	100支重量Kg
							湿	干
XWP1-70	160	255	400	70	35	16	42	80	120	120	592
XWP2-70	146	255	400	70	35	16	42	80	120	120	590
XWP2-70C	146	255	400	70	35	16C	42	80	120	120	600
XWP3-70	160	280	450	70	35	16	42	80	120	120	700
XWP4-70	146	300/255	400	70	35	16	42	80	120	120	650
XWP6-70	146	255	450	70	35	16	42	80	120	120	590
XWP7-70	146	255	450	70	35	16A	42	80	120	120	680
XWP8-70	146	280	450	70	35	16	45	80	120	120	700
XWP1-100	160	255	400	100	50	16	42	80	120	120	730
XWP2-100	160	280	450	100	50	16A/16B	45	80	120	120	840
XWP3-100	146	280	450	100	50	16A	45	80	120	120	810
XWP2-120	160	280	450	120	60	16A/16B	45	80	120	120	840
XWP3-120	146	280	450	120	60	16A	45	80	120	120	810
XWP-160	155	300	400	160	80	20	45	80	130	120	880
XWP1-160	160	280	400	160	80	20	45	80	130	120	880
XWP2-160	155	300	450	160	80	20	45	80	130	120	940
XWP3-160	155	280	450	160	80	20	45	80	130	120	820
XWP4-160	170	330	545	160	80	20	50	90	130	130	1450
XWP5-160	155	300	450	160	80	20	45	80	130	120	924
XWP6-160	170	330	450	160	80	20	45	80	130	120	940
XWP7-160	170	340	525	160	80	20	50	90	135	130	1200
XWP-210	170	300	450	210	105	20/24	45	80	130	130	1150
XWP3-210	170	350	525	210	105	20	50	90	135	130	1350
XWP4-210	170	350	545	210	105	20	50	90	130	130	1450
XWP-240	170	350	525	240	120	20/24	50	90	135	130	1400
XWP4-240	170	360	545	240	120	24	50	90	130	130	1500
XWP-300	195	330	480	300	150	24	47	85	130	130	1480

产品型号		图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电破坏负荷 kN	逐个拉伸负荷 kN	打击破坏负荷 N·cm	工频耐受电压 kV		雷电冲击干耐受电压 kV	工频击穿电压 kV	无线电干扰电压		重量 kg
GB/T7253 -2005 （新型号）	GB/T7253 -1987 （老型号）									干	湿			对地试验电压 kV	1MHz最大无线电干扰电压 μV
U40C	XP-40C	1	140	190	200	16C	40	20	565	55	30	75	90	7.5	50	2.9
	XP-40T	2	150	190	200	16C	40	20	565	55	30	75	90	7.5	50	3.4
U70BL	XP-70	3	146	255	295	16B	70	35	565	70	40	100	110	10	50	4.8
U70C	XP-70C	1	146	255	295	16C	70	35	565	70	40	100	110	10	50	4.7
	XP-70T	2	146/ 170	255	295	16C	70	35	565	70	40	100	110	10	50	4.6
U70BS	XP1-70	3	127	255	295	16B	70	35	565	70	40	100	110	10	50	4.6
U70BL	XP2-70	3	146	200	210	16B	70	35	565	50	30	100	110	10	50	3.7
	XP3-70	4	146	255	310	16B	70	35	565	70	40	100	110	10	50	4.9
U70C	XP3-70C	5	146	255	310	16C	70	35	565	70	40	100	110	10	50	5.1
U70BL	XP4-70	4	146	270	330	16B	70	35	565	70	40	100	110	10	50	5.1
U100BL	XP-100	6	146	255	295	16B	100	50	678	70	40	100	110	10	50	5.8
	XP2-100	6	146	255	340	16B	100	50	678	70	40	100	120	10	50	6.1
U100CL	XP-100C	5	146	255	295	16C	100	50	678	70	40	100	110	10	50	5.8
U120B	XP-120	6	146	255	295	16B	120	60	678	70	40	100	110	10	50	6.1
	XP1-120	6	146	255	320	16B	120	60	678	70	40	100	120	10	50	6.6
U160B	XP-160	6	155	255	305	20	160	80	1017	70	40	100	110	10	50	6.8
U160BS	XP1-160	6	146	255	305	20	160	80	1017	70	40	100	110	10	50	6.8
	XP2-160	6	146	280	330	20	160	80	1017	75	42	105	110	10	50	7.6

产品型号		图号	公称结构高度 H mm	公称盘径 D mm	公称爬电距离 L mm	连接型式标记	额定机电 , 破坏负荷 kN	逐个拉伸负荷 kN	工频耐受电压 kV		雷电冲击干耐受电压 kV	工频击穿电压 kV	无线电干扰电压		重量 kg
GB/T7253 -2005 （新型号）	JB9681 -1999 （老型号）								干	湿			对地试验电压 kV	1MHz 最大无线电干扰电压 μV
U70BELP	XWP6-70	1	155/160/146	320	545	16B	70	35	90	50	120	120	10	50	9.0
U100BELP	XWP6-100	1	170/160/155	320	545	16B	100	50	90	50	130	120	10	50	10.7
U160BLP	XWP7-160	1	170/160/155	320	545	20	160	80	90	50	130	130	10	50	11.7
U210BP	XWP7-210	2	170	330	545	20/24	210	105	90	50	130	130	10	50	13.5
U240BP	XWP7-240	2	170	330	545	24	240	120	90	50	130	130	10	50	15.0
U70BL	XMP-70	3	146	350	300	16B	70	35	70	40	105	120	10	50	6.0
U100BL	XMP-100	3	146	360	300	16B	100	50	70	40	105	120	10	50	7.3
U120BL	XMP-120	3	146	360	300	16B	120	60	70	40	105	120	10	50	7.3
U160BM	XMP-160	3	155	360	300	20	160	80	70	40	105	130	10	50	8.1
U160BS	XMP2-160	3	146	425	385	20	160	80	75	45	110	130	10	50	11.0
U70BLP	XHP-70	4	146	255	432	16B	70	35	80	42	120	120	10	50	6.5
U100BLP	XHP2-100	4	160	280	430	16B	100	50	80	45	120	120	10	50	8.0
U120BP	XHP-120	4	160	280	430	16B	120	60	80	45	120	120	10	50	8.0
U160BP	XHP-160	4	155	330	450	20	160	80	80	45	120	130	10	50	11.0
U210B	XHP-210	5	170	300	450	20/24	210	105	80	45	130	130	10	50	13.0
