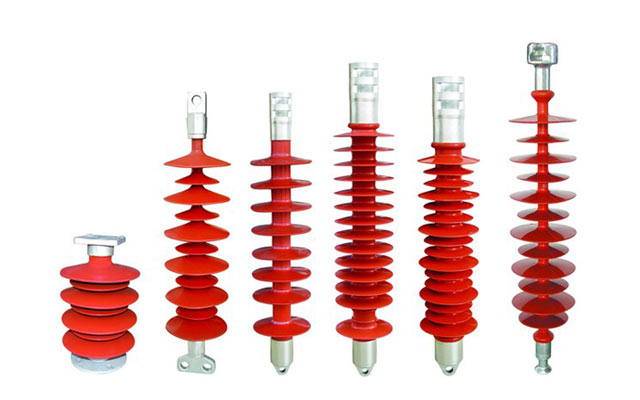

FQBS铁路斜腕臂支撑复合绝缘子

主要特性 硅橡胶复合绝缘子作为瓷质绝缘子的更新换代产品，可以提高污闪电压，最大限度的降低线路运行维护工作量和停电时间，提高供电可靠性，

其主要特点
1.耐污性能优异。污闪电压是瓷绝缘子2-3倍，因此，本产品特别适用于污区。
2.不需清扫。硅橡胶材料所特有的憎水迁移性，使得积污后的绝缘子仍具有优异的憎水性和极高的污闪电压，特别适用于运行维护困难的线路。
3.不需检测零值。
4.重量轻。不仅为瓷绝缘子串重量1/7-1/10，运输安装极为方便，因此，特别适用于运输条件困难的地区及故障线路的快速抢修。
5.弹性好，不易碎。硅橡胶材料限即使在-60℃时仍具有良好的弹性，因此，本产品几乎没有运输安装破损的问题。

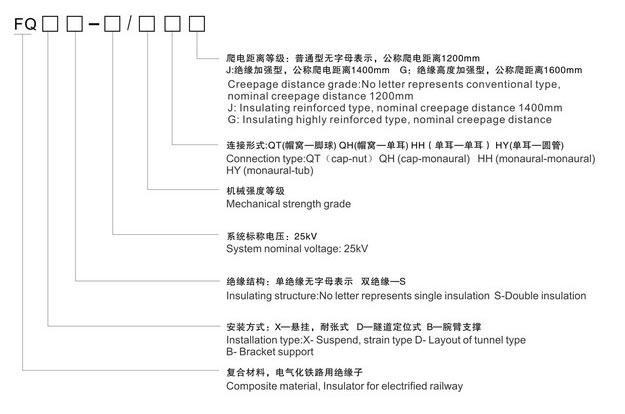

产品型号含义：

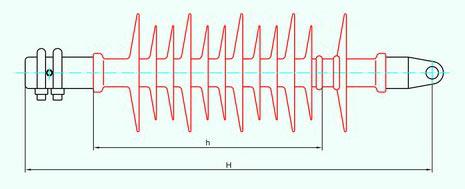

斜腕臂单绝缘支撑复合绝缘子

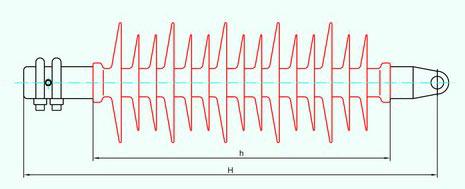

水平腕臂单绝缘支撑复合绝缘子

序号	绝缘子型号	额定电压 kV	额定机械负荷 kN		主要尺寸			雷电冲击全波耐受电压 kV	工频耐受电压 kV
			拉伸	弯曲	结构高度H mm	最小电弧距离 h mm	最小公称爬电距离 mm		干	湿
1	FQB-25/8	25	80	8	760	490	1200	270	160	130
2	FQB-25/12	25	100	12	760	490	1200	290	160	130
3	FQB-25/16	25	120	16	800	490	1200	310	160	130
4	FQBJ-25/8	25	80	8	760	490	1400	270	175	140
5	FQBJ-25/12	25	100	12	760	490	1400	290	175	140
6	FQBJ-25/16	25	120	16	800	490	1400	310	175	140
7	FQBG-25/8	25	80	8	800	520	1600	270	190	150
8	FQBG-25/12	25	100	12	800	520	1600	290	190	150
9	FQBG-25/16	25	120	16	800	520	1600	310	190	150

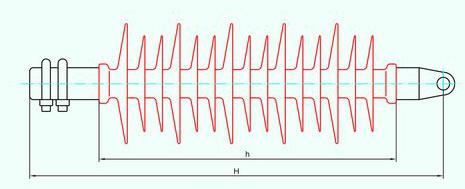

斜腕臂双绝缘支撑复合绝缘子

水平腕臂双绝缘支撑复合绝缘子

序号	绝缘子型号	额定电压 kV	额定机械负荷 kN		主要尺寸			雷电冲击全波耐受电压 kV	工频耐受电压 kV
序号	绝缘子型号	额定电压 kV	拉伸	弯曲	结构高度H mm	最小电弧距离 h mm	最小公称爬电距离 mm	雷电冲击全波耐受电压 kV	干	湿
1	FQBS-25/8	25	80	8	760	490	1200/145	270	160	130
2	FQBS-25/12	25	100	12	760	490	1200/145	290	160	130
3	FQBS-25/16	25	120	16	800	490	1200/145	310	160	130
4	FQBSJ-25/8	25	80	8	760	490	1400/145	270	175	140
5	FQBSJ-25/12	25	100	12	760	490	1400/145	290	175	140
6	FQBSJ-25/16	25	120	16	800	490	1400/145	310	175	140
7	FQBSG-25/8	25	80	8	800	520	1600/145	270	190	150
8	FQBSG-25/12	25	100	12	800	520	1600/145	290	190	150
9	FQBSG-25/16	25	120	16	800	520	1600/145	310	190	150

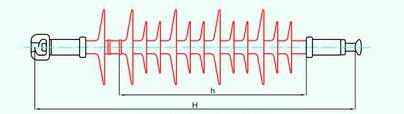

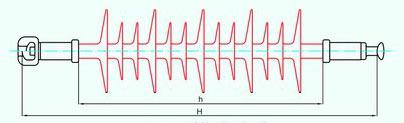

25kV悬式单绝缘复合绝缘子

序号	绝缘子型号	额定电压 kV	额定机械负荷 kN	主要尺寸			雷电冲击全波耐受电压 kV	1分钟工频湿度耐受电压 kV
序号	绝缘子型号	额定电压 kV	额定机械负荷 kN	结构高度H mm	最小电弧距离 h mm	最小公称爬电距离 mm	雷电冲击全波耐受电压 kV	1分钟工频湿度耐受电压 kV
1	FQX-25/100QT	25	80	700±20	500	1200	270	130
2	FQX-25/120QT	25	120	700±20	500	1200	270	130
3	FQX-25/160QT	25	160	750±20	500	1200	270	130
4	FQX-25/100QTJ	25	80	750±20	550	1400	290	140
5	FQX-25/120QTJ	25	120	750±20	550	1400	290	140
6	FQX-25/160QTJ	25	160	800±20	550	1400	290	140
7	FQX-25/100QTG	25	80	800±20	600	1600	310	160
8	FQX-25/120QTG	25	120	800±20	600	1600	310	160
9	FQX-25/160QTG	25	160	850±20	600	1600	310	160

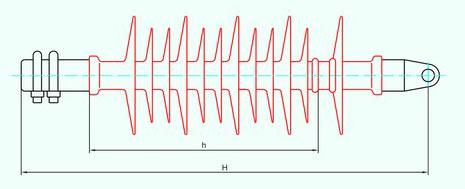

25kV悬式双绝缘复合绝缘子

序号	绝缘子型号	额定电压 kV	额定机械负荷kN	主要尺寸			雷电冲击全波耐受电压 kV	1分钟工频湿度耐受电压 kV
序号	绝缘子型号	额定电压 kV	额定机械负荷kN	结构高度H mm	最小电弧距离 h mm	最小公称爬电距离 mm	雷电冲击全波耐受电压 kV	1分钟工频湿度耐受电压 kV
1	FQX-25/100HH	25	80	790±20	500	1200/145	270	130
2	FQX-25/120HH	25	120	790±20	500	1200/145	270	130
3	FQX-25/160HH	25	160	840±20	500	1200/145	270	130
4	FQX-25/100HHJ	25	80	840±20	550	1400/145	290	140
5	FQX-25/120HHJ	25	120	840±20	550	1400/145	290	140
6	FQX-25/160HHJ	25	160	890±20	550	1400/145	290	140
7	FQX-25/100HHG	25	80	890±20	600	1600/145	310	160
8	FQX-25/120HHG	25	120	890±20	600	1600/145	310	160
9	FQX-25/160HHG	25	160	940±20	600	1600/145	310	160

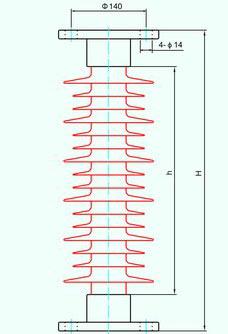

图1 车顶支撑复合绝缘子

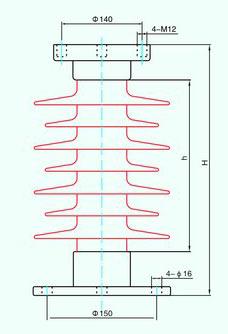

图2 铁路开关支柱复合绝缘子

序号	型号	额定弯曲负荷 kN	结构高度H mm	最小电弧距离 h mm	最小公称爬电距离 mm	雷电冲击全波耐受电压 kV	工频耐受电压 kV
序号	型号	额定弯曲负荷 kN	结构高度H mm	最小电弧距离 h mm	最小公称爬电距离 mm	雷电冲击全波耐受电压 kV	干	湿
图1	DG-l/400	5	400	290	1050	180	90	80
图2	FZS-27.5/8	8	600	500	1400	230	110	95
