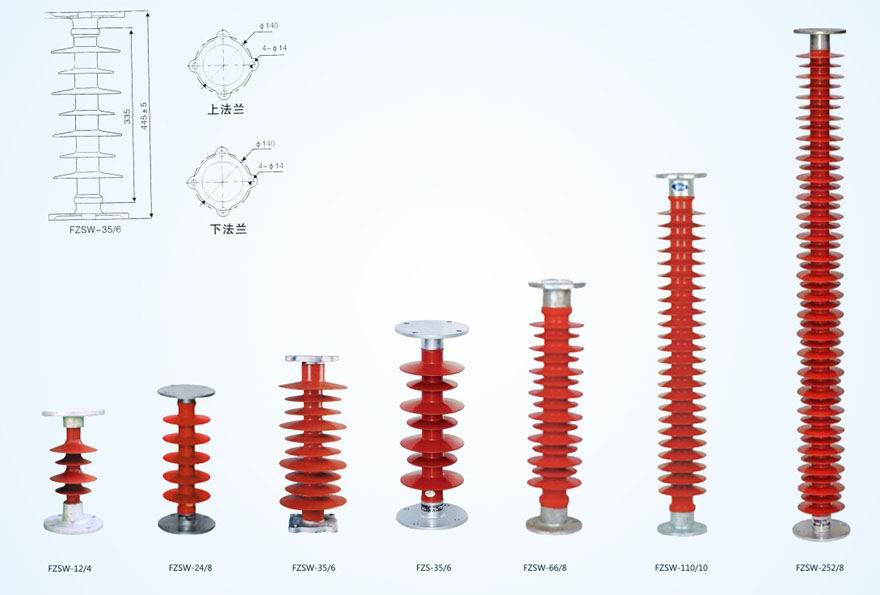

FZSW复合支柱绝缘子

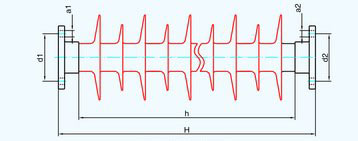

序号 | 绝缘子 | 额定 | 系统 | 额定机械 | 机构 | 绝缘 | 最小 | 上附件 | 下附件 | 工频 | 标准 | |||||
|
|
|
| 弯曲 | 扭转 |
|
|
| 孔 | 孔径 | 孔 数 | 孔 | 孔径 | 孔数 |
|
|
1 | FZS-12/4 | 12 | 10 | 4 | / | 230 | 130 | 320 | 76 | M12 | 4 | 76 | 14 | 4 | 40 | 90 |
2 | FZS-24/4 | 24 | 20 | 4 | / | 350 | 240 | 620 | 76 | M12 | 4 | 76 | 14 | 4 | 60 | 130 |
3 | FZS-40.5/4 | 40.5 | 35 | 4 | 1 | 450 | 350 | 800 | 76 | M12 | 4 | 76 | 14 | 4 | 95 | 230 |
4 | FZS-40.5/6 | 40.5 | 35 | 6 | 1.5 | 450 | 350 | 1050 | 76 | M12 | 4 | 140 | 14 | 4 | 95 | 230 |
5 | FZS-40.5/8 | 40.5 | 35 | 8 | 1.5 | 500 | 400 | 1050 | 140 | 14 | 4 | 140 | 14 | 4 | 95 | 230 |
6 | FZS-72.5/8 | 72.5 | 66 | 8 | 2 | 720 | 620 | 1600 | 140 | 14 | 4 | 140 | 14 | 4 | 185 | 410 |
7 | FZS-126/10 | 126 | 110 | 10 | 3 | 1200 | 1050 | 3150 | 140 | 14 | 4 | 225 | 14 | 4 | 230 | 550 |
8 | FZS-252/4 | 252 | 220 | 4 | 2 | 2300 | 2100 | 6300 | 140 | M16 | 4 | 225 | 18 | 4 | 395 | 1050 |
