FXBW4-10/100悬式复合绝缘子

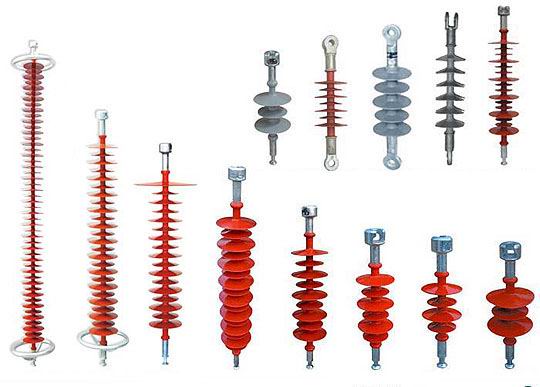

FXBW4-10/100悬式复合绝缘子FXBW-----棒型悬式复合绝缘子
FPQ-----复合针式绝缘子
FZSW-----复合支柱绝缘子
FS-----复合横担绝缘子
FCGW-----复合干式穿墙套管
FQE(X)-----电气化铁道用复合绝缘子
FQJ-----电气化道用车顶复合绝缘子
使用条件
环境温度 -40℃~+40℃ 海拔高度不超过 1500米
交流电源频率不超过 100HZ 最大风速不超过 35m/s
地震强度不超过 八级
产品的性能特点
体积小,重量轻,是相同电压等级瓷绝缘子的1/5~1/9左右,便于运输和安装。
复合绝缘子械强度高,结构可靠,性能稳定,安全运行裕度大,为线路和安全运行提供了保障
复合绝缘子的电气性能优越,硅橡胶伞肯有良好的憎水性和迁移性,耐污性能好,抗污闪能力强,能在重污秽地区安全运行,且不需要人工清扫,可免测零值维护。
复合绝缘子具有耐酸、碱性,耐热老化和耐电性能力,密封性能好,能确保其内绝缘不受潮等特点。
复合绝缘子的抗脆性能好,防震力度强,不会发生脆断事故。复合绝缘子具有可换性,能与瓷等绝缘子与互换使用
产品型号 | 额定电压 KV | 额定机械负荷KV | 链接 结构 标记 | 结构 高度 Hmm | 最小弧电距离Hmm | 最小爬电距离Lmm |
FXBW4-10/70 | 10 | 70 | 16 | 400 | 205 | 500 |
FXBW4-10/100 | 10 | 100 | 16 | 430 | 245 | 590 |
