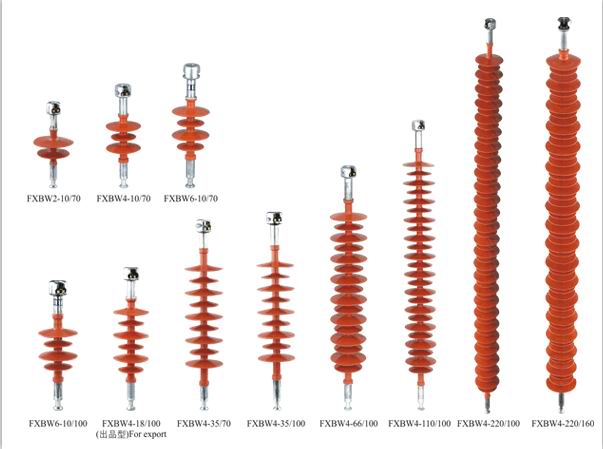

FXBW4-66/系列悬式复合绝缘子
 |
FXBW4-66/系列悬式复合绝缘子技术参数：
产品型号 | 额定电压 KV | 额定机械负荷KV | 链接 结构 标记 | 结构 高度 Hmm | 最小弧电距离Hmm | 最小爬电距离Lmm |
FXBW4-10/70 | 10 | 70 | 16 | 400 | 205 | 500 |
FXBW4-10/100 | 10 | 100 | 16 | 430 | 245 | 590 |
FXBW4-10/100G | 10 | 100 | 16 | 490 | 290 | 700 |
FXBW4-35/70 | 35 | 70 | 16 | 675 | 495 | 1350 |
FXBW4-35/100 | 35 | 100 | 16 | 695 | 495 | 1350 |
FXBW4-35/100 | 35 | 100 | 16 | 685 | 480 | 1400 |
FXBW4-66/70 | 66 | 70 | 16 | 900 | 740 | 2140 |
FXBW4-66/100 | 66 | 100 | 16 | 870 | 675 | 2090 |
有机复合材料低能表面的憎水性是复合绝缘子优异耐湿污性能的主要原因。在大雾、小雨、露、溶雪、溶冰等恶劣气象条件下，复合绝缘子表面形成分离的水珠而不是连续的水膜，污层电导很低，因此泄露电流也很小，不易发生强烈的局部电弧，局部电弧也难以进一步发展导致外绝缘闪络。运行一段时间，复合绝缘子表面积污后，憎水性可以迁移到污层表面的特性为硅橡胶材料所独有，在相同污秽度下，其污闪电压可以达到相同泄露距离绝缘子的两倍以上。
普通棒形悬式复合绝缘子的等效直径远小于普通悬式瓷绝缘子及支柱绝缘子，这也是其耐污性能优异的重要原因。在不利条件下，憎水性可能因电气、环境等应力的影响而下降或丧失，但其等效直径不会变粗，所以污闪电压仍将保持较高的水平。
