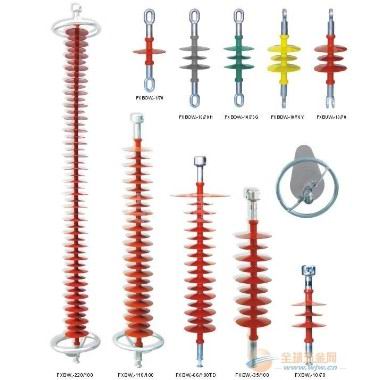

FXBW4-220/系列悬式复合绝缘子
 |
FXBW4-220/系列悬式复合绝缘子技术参数：
FXBW4-220/100、FXBW4-220/120.FXBW4-220/160
产品型号 | 额 定 电 压 kV | 额定 机械 拉伸 负荷 kN | 连 接 结 构 标 记 | 结构高度 H mm | 最小 电弧距离 H mm | 最小公称 爬电距离 L mm | 雷电全波 冲击耐受 电压 kV （峰值） 不小于 | 工频一 分钟湿 耐受电 压 kV 不小于 | 重 量 kg |
FXBW4-220/100 | 220 | 100 | 16 | 2240±30 | 1900 | 6300（6500） | 1000 | 395 | - |
FXBW4-220/120 | 220 | 120 | 16 | 2240±30 | 1900 | 6300（6500） | 1000 | 395 | - |
FXBW4-220/160 | 220 | 160 | 20 | 2240±30 | 1900 | 6300（6500） | 1000 | 395 | - |
FXBW4-220/180 | 220 | 180 | 20 | 2240±30 | 1900 | 6300（6500） | 1000 | 395 | - |
