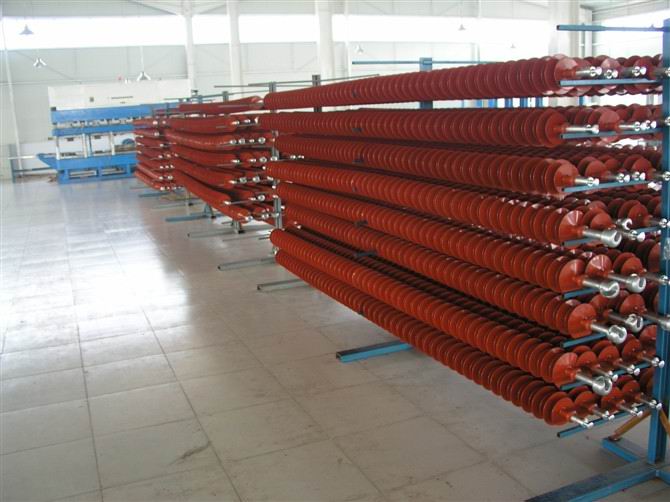

FXBW4-500/系列悬式复合绝缘子
 |
产品型号 | 额 定 电 压 kV | 额定 机械 拉伸 负荷 kN | 连 接 结 构 标 记 | 结构高度 H
mm | 最小 电弧距离 H
mm | 最小公称 爬电距离 L
mm | 雷电全波 冲击耐受 电压 kV （峰值） 不小于 | 工频一 分钟湿 耐受电 压 kV 不小于 | 重 量 kg |
FXBW4-500/100/120 | 500 | 100/120 | 16 | 4450 (5440） | 4000（4900） | 11000（18000） | 2250（2550） | 760（1000） | - |
FXBW4-500/160/180 | 500 | 160/180 | 20 | 4450（5440） | 4000（4900） | 11000（18000） | 2250（2550） | 760（1000） | - |
FXBW4-500/210/240 | 500 | 210/240 | 20 | 4450（5440） | 4000（4900） | 11000（18000） | 2250（2550） | 760（1000） |
复合相间间隔棒是一种保持导线相间距离、抑制导线舞动的装置。主要由复合相间间隔绝缘子、耳槽线夹、阻尼垫等部件组成。其中复合相间间隔绝缘子既起着相间间隔绝缘，相间电气隔离作用，又起着相间机械负荷传递的作用。适用于高压输电线路，尤其用于污秽地区，能有效地防止污闪事故，且不需人工清扫，可免零值维护，能有效防止因导线舞动而造成的线路相间等的短路问题，是当前国际上及欧美国家和地区被广泛使用的优质产品。
由于各线路安装方式的不同和气候条件的不同将导致相间导线做不同的运动，所以整个装置受力复杂，故我公司一般要求用户提供详细技术条件来对产品的设计进行调整，力求制造出最优化的产品，并要求安装的规范化和专业化。
对线路的基本要求：
1.导线规格在适用范围之中。
2.导线相间弧垂相对误差不超过100mm
3、通常安装过程需要作业人员攀登挂在导线的软梯，要求导线及悬挂点应满足强度要求。
4、在导线上挂软梯时，对于多层多回路的以及下方有跨越的应满足安全规程（线路部分）
5、发现异常应及时处理。
