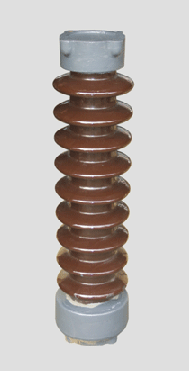

ZS-60-4
ZS-60/4 | | | |
| | 外形尺寸 |
| | | | 型号 | 图号 | 额定电压
kV | 弯曲强度
kN | 扭转负荷
kN.m | 爬电距离
mm | 雷电全波冲击
耐受电压 kV | 工频干耐受
电压 kV | 工频湿耐受
电压 kV | 重量
kg | | ZSW-35/4K-2 | 13 | 35 | 4 | 1.2 | 875 | 185 | 100 | 80 | 13 | | ZSW2-35/4-4 | 17 | 35 | 4 | 1.8 | 1260 | 250 | 100 | 90 | 27 | | ZS-63/5 | 12 | 63 | 5 | 2 | 1160 | 325 | 175 | 140 | 38 | | ZS-63/4 | 12 | 63 | 4 | 2 | 1104 | 325 | 175 | 140 | 29 | | ZS-63/15K | 13 | 63 | 15 | 4 | 1104 | 325 | 175 | 140 | 61 | | ZSW-63/4-3 | 12 | 63 | 4 | 2 | 2010 | 325 | 175 | 140 | 50 | | ZSW-63/8-2 | 12 | 63 | 8 | 4 | 1380 | 325 | 175 | 140 | 39 | | ZSW-35/4-2 | 12 | 35 | 4 | 4 | 875 | 185 | 100 | 80 | 14 | | ZSW3-35/4-2 | 14 | 35 | 4 | 4 | 875 | 185 | 100 | 80 | 13.5 | | ZSW2-35/10-4 | 17 | 35 | 10 | 2 | 1260 | 250 | 135 | 90 | 31.4 |
| | | | 型号 | 总高
H | 最大半径
D | 干弧距离
mm | 伞数 | h1 | h2 | 上部安装尺寸
(n1-d1-a1) | 下部分安装尺寸
(n1-d1-a1) | | ZSW-35/4K-2 | 445 | 150 | 345 | 10 | 12 | 14 | 4-Φ14-Φ140 | 4-Φ14-Φ140 | | ZSW2-35/4-4 | 560 | 235 | 405 | 大5小4 | 20 | 14 | 4-M16-Φ127 | 4-Φ18-Φ180 | | ZS-63/5 | 710 | 180 | 565 | 11 | 15 | 20 | 4-M12-Φ140 | 4-Φ18-Φ225 | | ZS-63/4 | 760 | 170 | 627 | 10 | 15 | 14 | 4-M12-Φ140 | 4-Φ14-Φ180 | | ZS-63/15K | 840 | 230 | 628 | 9 | 16 | 20 | 4-Φ18-Φ210 | 8-Φ18-Φ250 | | ZSW-63/4-3 | 850 | 235 | 705 | 15 | 15 | 20 | 4-M12-Φ140 | 4-Φ18-Φ225 | | ZSW-63/8-2 | 850 | 235 | 705 | 12 | 15 | 20 | 4-M12-Φ140 | 4-Φ18-Φ225 | | ZSW-35/4-2 | 445 | 150 | 350 | 10 | 15 | 14 | 4-M12-Φ140 | 4-Φ14-Φ180 | | ZSW3-35/4-2 | 445 | 150 | 351 | 10 | 15 | 15 | 4-M12-Φ140 | 4-M12-Φ140 | | ZSW2-35/10-4 | 560 | 245 | 405 | 大5小4 | 20 | 14 | 4-M16-Φ127 | 4-Φ14-Φ180 |
|
|
| |
| | |
|
|
|
 |
|
