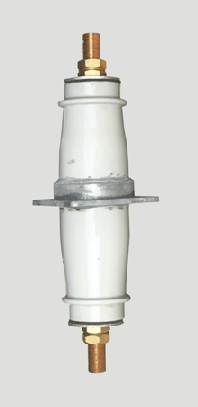

CC-10-2000A
CC-10/2000A | | | |

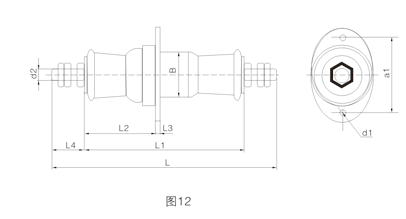

| | 外形尺寸 |
| | | | 型号 | 图号 | 额定电压
(kV） | 额定电流
(A) | 5秒钟短时
电流(kA)不小于 | 工频电压(kV)不小于 | BIL kV Peak
不小于 | 弯曲破
坏负荷
不小于
| 重量
(kg) | | 干耐受 | 湿耐受 | 击穿 | | CB-6/600 | 11 | 6 | 600 | 12 | 36 | - | 58 | 60 | 7.5 | 5 | | CB-10/200 | 11 | 10 | 200 | 3.8 | 47 | - | 75 | 80 | 7.5 | 6 | | CB-10/400 | 11 | 10 | 400 | 7.2 | 47 | - | 75 | 80 | 7.5 | 6.2 | | CB-10/600 | 11 | 10 | 600 | 12 | 47 | - | 75 | 80 | 7.5 | 6.7 | | CB-10/1000 | 12 | 10 | 1000 | 20 | 47 | - | 75 | 80 | 7.5 | 10.2 | | CB-10/1500 | 12 | 10 | 1500 | 30 | 47 | - | 75 | 80 | 7.5 | 12.8 |
| | | | L | L1 | L2 | L3 | L4 | B | d1 | d2 | a1 | a2 | a3 | b | b1 | δ | | 410 | 310 | 135 | 10 | 45 | 90 | 2-φ12 | φ13 | 150 | 22 | - | 40 | 6 | - | | 460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | φ11 | 165 | 22 | - | 20 | 3 | - | | 460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | φ13 | 165 | 22 | - | 40 | 3 | - | | 460 | 350 | 155 | 10 | 48 | 100 | 2-φ12 | φ17 | 165 | 22 | - | 40 | 6 | - | | 500 | 355 | 155 | 10 | 72 | 100 | 2-φ12 | M30×2 | 165 | - | - | 100 | - | - | | 520 | 355 | 155 | 12 | 82 | 100 | 2-φ12 | M39×3 | 165 | - | - | 100 | - | - |
|
|
| |
| | |
|
|
|
 |
|
