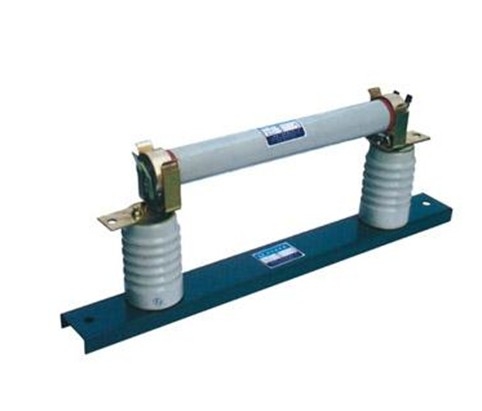

RN3
RN3 | | | |
| | 产品用途 | A、熔体采用片状变截面多断口结构，为使开断能力增强。开断速度加快，开断后绝缘可以迅速建立。对抗过电压冲击能力得到改善。
B、RN3 型系列高压线流熔断器。为了使其能与FN5 负荷开关配合工作。完善了指示撞击器的基本功能。该指示撞击器具有10±2Kg 的撞击能力完全可以触发FN5等型号的负荷开关的跳闸机构。撞击器的最大行程为25mm。
C、按国家标准草案 GB15166.1~5-《限流式熔断器》中的试验方法，可开断20~150MVA的短路容量，而RN1型只能开断40~80MVA 的短路容量。RN3型可配合FN5开断过载电流。RN1型则不能触发FN5跳闸。不能开断过载电流。
D、熔断器的工作温度降低，熔管的额定电流得到提高，具体参见图样。 | | | | 外形及安装尺寸 |
|
|
|
|
|
|
 |
|
