| 高压限流熔断器系列 |
您现在的位置：首页 > 福一 > 高压限流熔断器系列 |
|

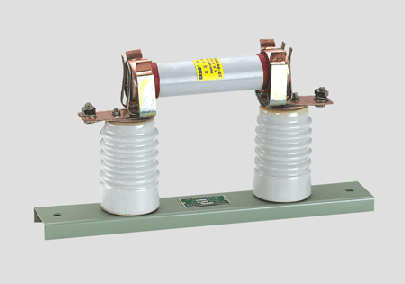

RN2
RN2 | | | |
| | 产品用途 | | RN2型户内高压限流熔断器，用于电压互感器的短路保护，其断流容量为10002MVA。在短路时以限制线路电流到最小值的方式进行瞬时开断，1分钟内熔断电流应在0.6～1.8A范围内。 | | | | 技术数据 | | 产品型号 | RN2-3、6、10 | RN2-15、20 | RN2-35 | | 额定电压 | 3 | 6 | 10 | 15 | 20 | 35 | | 额定电流 | 0.5 | 0.5 | 0.5 | | 三相断流容量 | 1000 | | 最大开断电流 | 100 | 85 | 50 | 40 | 30 | 17 | | 开断最大短路电流时，最大电流峰值 | 160 | 300 | 1000 | 350 | 850 | 700 | | 过电压倍数 | 不超过2.5倍工作电压 | | 熔体管电阻值 | 100±7 | 200±10 | 380±10 | | 重量 | 5.6 | 12 | 15.6 | | 熔体管重量 | 0.9 | 1.6 | 2.5 |

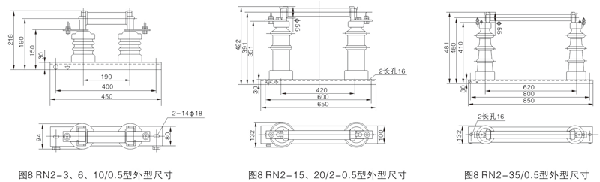

| | | | 外形及安装尺寸 |
|
|
|
|
|
|
 |
|
