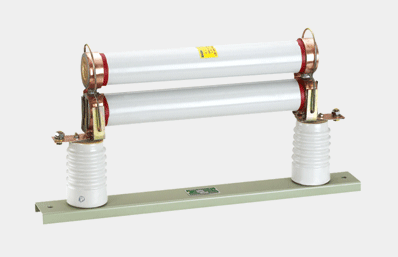

RN1-3-150
RN1-3/150 | | | |

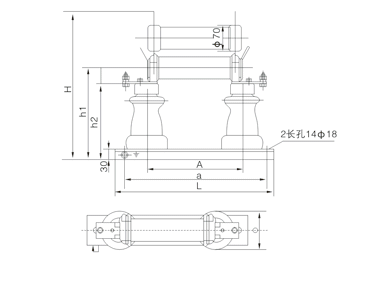

| | 熔体管结构 | | 熔断管是熔断器的主要部件，它是由熔丝装在瓷管中，在并瓷管中充填石英砂，两端密封而成。额定电流在7.5A以下及额定电压为35V的熔管，其熔丝是绕在特制的瓷芯上，如图2.a；额定电流在7.5A以上的熔体管；其熔丝是悬挂在瓷管中如图2.b。 | | | | 安装尺寸 |
| | | 产品型号
| 型号 | 额定电压(KA) | 额定电流(A) | 主要尺寸 | | A | a | L | H | b | | RN1-3/150 | RN3 | 3 | 150 | 270 | 400 | 450 | 350 | 108 | | RN1-3/200 | RN3 | 200 | | RN1-6/100 | RN3 | 3 | 100 | 370 | 500 | 550 | 350 | 108 | | RN1-6/150 | RN3 | 150 | | RN1-6/200 | RN3 | 200 | | RN1-10/75 | RN3 | 10 | 75 | 470 | 600 | 650 | 350 | 108 | | RN1-10/100 | RN3 | 100 |
|
|
| |
| | |
|
|
|
 |
|
