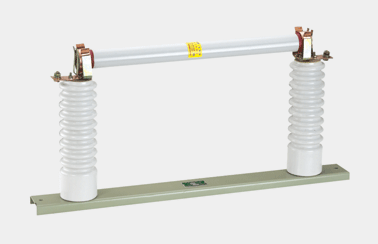

RN1-3-30
RN1-3/30 | | | |
| | 熔体管结构 | | 熔断管是熔断器的主要部件，它是由熔丝装在瓷管中，在并瓷管中充填石英砂，两端密封而成。额定电流在7.5A以下及额定电压为35V的熔管，其熔丝是绕在特制的瓷芯上，如图2.a；额定电流在7.5A以上的熔体管；其熔丝是悬挂在瓷管中如图2.b。 | | |
| | | 产品型号

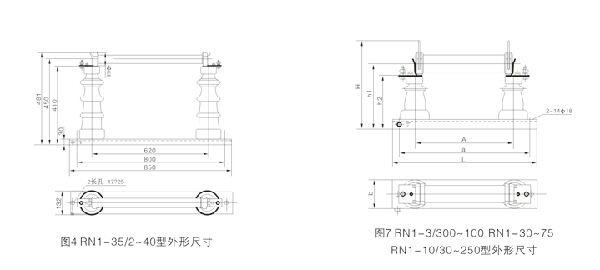

| 型号 | 图号 | 额定电压(KA) | 额定电流(A) | 主要尺寸 | | A | a | L | h1 | H | b | | RN1-3/30 | RN3 | 图7 | 3 | 30 | 216 | 400 | 450 | 155 | 235 | 108 | | RN1-3/40 | RN3 | 40 | | RN1-3/50 | RN3 | 50 | | RN1-3/75 | RN3 | 75 | 256 | 288 | | RN1-3/100 | RN3 | 100 | | RN1-6/30 | RN3 | 6 | 30 | 316 | 500 | 550 | 235 | 108 | | RN1-6/40 | RN3 | 40 | | RN1-6/50 | RN3 | 50 | | RN1-6/75 | RN3 | 75 | 366 | 288 | | RN1-10/30 | RN3 | 10 | 30 | 416 | 600 | 650 | 235 | 108 | | RN1-10/40 | RN3 | 40 | | RN1-10/50 | RN3 | 50 |
|
|
| |
| | |
|
|
|
 |
|
