| 产品用途 |

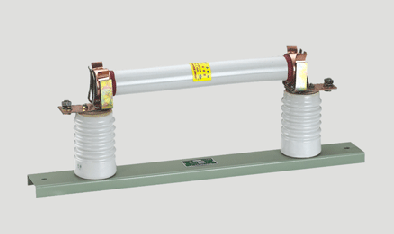

| RN1型户内高压限流熔断器，用于电力线路的过载及短路保护。所谓限流就是熔断器在短路电流达到峰值之前就将其切断的功能。 |
| |
| 熔断特性 |
当通过熔断器的电流为其额定电流的1.3倍时，1小时不熔断；
当通过熔断器的电流为其额定电流的2倍时，1小时内熔断；熔断器的熔断特性曲线如图1，供选择熔断器时参考。 |
| |
| 技术数据 |
| | 3 | 6 | | | 20 | 100 | 200 | 300 | 400 | 20 | 75 | 100 | 200 | 300 | | 最大开断电流KA(有效值) | 40 | 20 | | 最小开断电流(以额定电流倍数表示) | 不规定 | 1.3 | 不规定 | 1.3 | | 三相最大断流容量 | 200 | | 重量 | 8 | 8.9 | 10.8 | 15.7 | 15.7 | 8.5 | 9.6 | 13.6 | 13.6 | 17 |
|
| |
| | 10 | 35 | | | 20 | 50 | 75 | 100 | 200 | 7.5 | 10 | 20 | 30 | 40 | | 最大开断电流KA(有效值) | 12 | 3.5 | | 最小开断电流(以额定电流倍数表示) | 不规定 | 1.3 | 不规定 | 1.3 | | 三相最大断流容量 | 200 | | 重量 | 10 | 11.5 | 14.5 | 21 | 21 | 10 | 20 | 27 | 27 | 27 |
|
| |
| 熔体管结构 |
熔断管是熔断器的主要部件，它是由熔丝装在瓷管中，在并瓷管中充填石英砂，两端密封而成。额定电流在7.5A以下及额定电压为
35V的熔管，其熔丝是绕在特制的瓷芯上，如图2.a；额定电流在7.5A以上的熔体管；其熔丝是悬挂在瓷管中如图2.b。 |
| |
| 外形及安装尺寸 |
|
| |
| 参数 |
产品型号
| 型号 | 图号 | 额定电压(KA) | 额定电流(A) | 主要尺寸 | | A | a | L | h1 | H | b | | RN1-3/2 | RN3 | 图3 | 3 | 2 | 220 | 400 | 450 | 125 | 235 | 85 | | RN1-3/3 | RN3 | 3 | | RN1-3/5 | RN3 | 5 | | RN1-3/7.5 | RN3 | 7.5 | | RN1-3/10 | RN3 | 10 | | RN1-3/15 | RN3 | 15 | | RN1-3/20 | RN3 | 20 | | RN1-6/2 | RN3 | 6 | 2 | 320 | 500 | 550 | | RN1-6/3 | RN3 | 3 | | RN1-6/5 | RN3 | 5 | | RN1-6/7.5 | RN3 | 7.5 | | RN1-6/10 | RN3 | 10 | | RN1-6/15 | RN3 | 15 | | RN1-6/20 | RN3 | 20 | | RN1-10/2 | RN3 | 10 | 2 | 420 | 600 | 650 | | RN1-10/3 | RN3 | 3 | | RN1-10/5 | RN3 | 5 | | RN1-10/7.5 | RN3 | 7.5 | | RN1-10/10 | RN3 | 10 | | RN1-10/15 | RN3 | 15 | | RN1-10/20 | RN3 | 20 |
|
