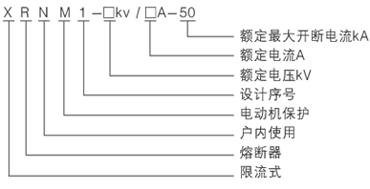

| 产品型号 |
| 国标型号 |
|

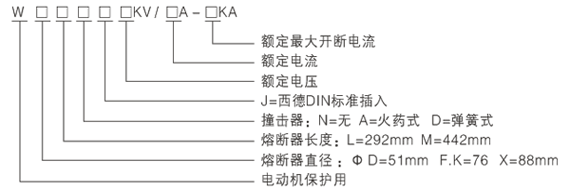

| |
| 等同的国外型号 |
|
| |

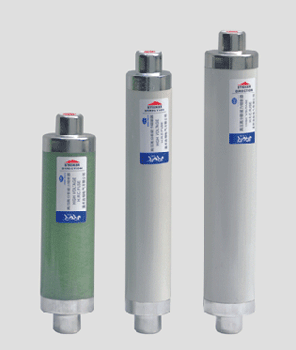

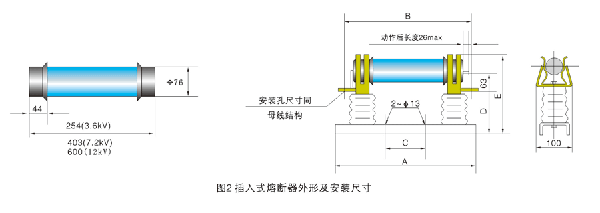

| 插入式外型及安装尺寸 |
 |
| |
|
| |
| 基本参数 |
| 表1 |
| 型号 | 额定电压 KV | 熔断件额定电流 A | 额定最大开断电流 KA | | WDL*J | 7.2 | 25 31.5 40 50 63 | 31.5 | | 12 | | WFL*J | 7.2 | 50 63 80 100 | | 12 | | WKL*J | 7.2 | 128 160 | | 12 | | WXL*J | 7.2 | 160 200 224 250 315 | | 12 | 160 200 |
|
| |
| 表2 |
| 型号 | 额定电压 KV | 熔断件额定电流 A | 额定最大开断电流 KA | | WFM*J | 7.2 | 25 31.5 40 50 63 80 100 125 160 | 31.5 | | 12 | 25 31.5 40 50 63 80 100 | | WKM*J | 7.2 | 200 224 250 315 | | 12 | 125 160 | | WXM*J | 7.2 | 200 224 | | 12 |
|
| |
| 技术数据 |
| 熔断器在规定的使用条件下，能可靠分断最小开断电流I3（125A以内不包括125A，I3大约为4 In；125A以上，I3为7 In）额定最大开断电流I1之间的任何故障电流，时间-电流特性曲线见附图。 |
| |
| 插入式熔断器外形基本参数 |
| 型号 | 尺寸 | | A | B | C | D | E | F | G | | WDF*0 | 390 | 312 | 340 | 140 | 246 | 254 | Φ51 | | WFF*0 | | WKF*0 | Φ76 | | WFN*0 | 500 | 461 | 150 | 160 | 266 | 403 | Φ76 | | WKN*0 | | WFX*0(XRNM1-12) | 690 | 659 | 350 | 160 | 268±4 | 600 | Φ76 |
|
| |
