高压熔断器指示传动装置

高压熔断器指示传动装置

产品用途

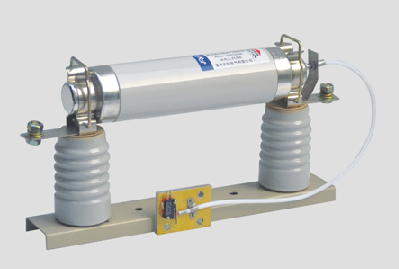

该装置适用于3.6KV～40.5KV户内高压熔断器（带撞击器），如XRNT、XRNM型等。当熔断器动作后，撞击器弹出压缩靶头，使绝缘芯轴运动到低压推环，将微动开关打开，提供报警及提示作用。

安装尺寸及使用调试

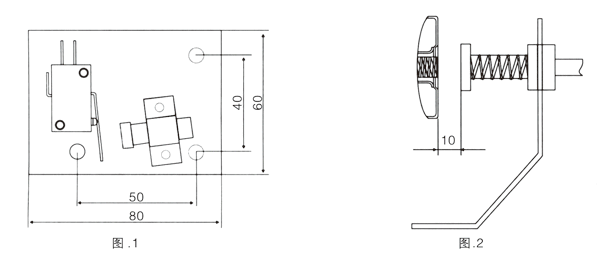

> 该装置在符合绝缘距离后任意方向安装，其尺寸如图1。
> 如熔断器的撞击器为弹簧式可将靶头移到撞击器头10mm轴线外（如图2），如撞击器为火药式，可将靶头移到与撞击器3mm轴线处，同时调整推环到微动杆5mm距离为妥。
